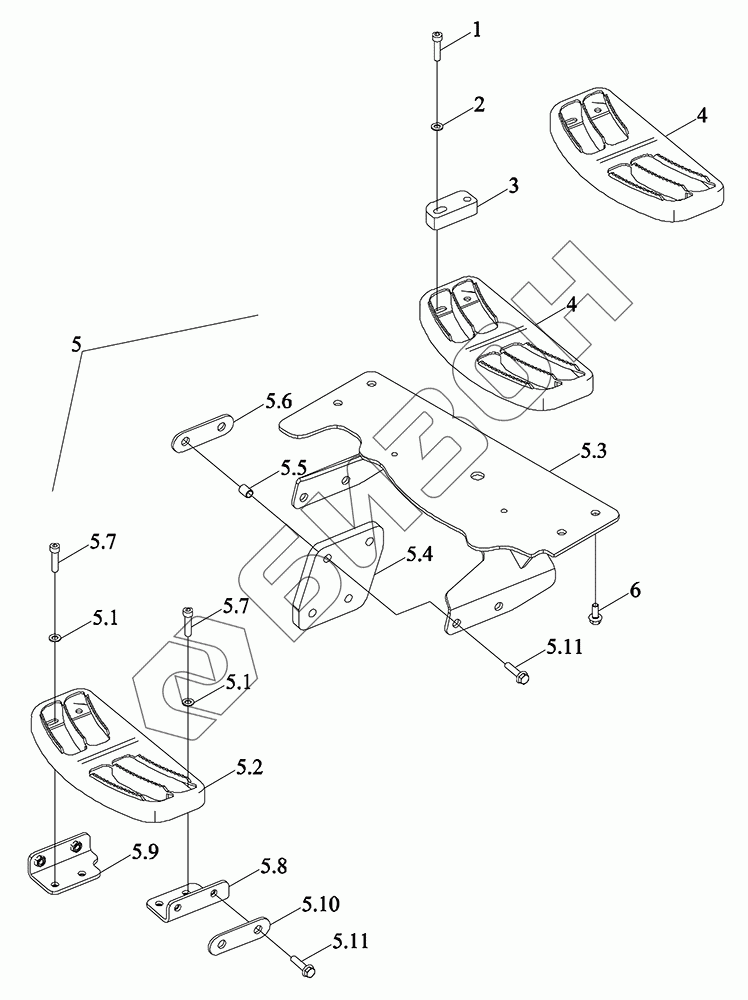

Графический каталог запасных частей к технике: LOVOL TP4A1A1104-002K. Лестница 2
1
2
3
4
4
5
5.1
5.1
5.2
5.3
5.4
5.5
5.6
5.7
5.7
5.8
5.9
5.10
5.11
5.11
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP4A451020000K | TP4A451020000K | Монтажный блок кабины в сборе |
Загрузка ...
|
|
| TP4P451012012K | TP4P451012012K | Плечо трапециевидное |
Загрузка ...
|
|
| TP4A451021000 | TP4A451021000 | Плечо трапециевидное |
Загрузка ...
|
|
| 1 | GBT70.1-M8X35-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 2 | GBT97.1-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 3 | TP4P451012017K | Колодки |
Загрузка ...
|
|
| 4 | TP4P451012001K | Ступень лестницы |
Загрузка ...
|
|
| 5 | TP4P451012018K | Поставка подножника автомобильной лестницы |
Загрузка ...
|
|
| 5.1 | GBT97.1-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 5.2 | TP4P451012001K | Подварка педалей |
Загрузка ...
|
|
| 5.3 | TP4P451012016K | Кронштейн |
Загрузка ...
|
|
| 5.4 | TP4P451012002K | Подушка |
Загрузка ...
|
|
| 5.5 | TP4P451012006K | Рукав перегородки |
Загрузка ...
|
|
| 5.6 | TP4P451012003K | Плита нажимная |
Загрузка ...
|
|
| 5.7 | GBT70.1-M8X20-8.8-A2L | Винт с цилиндрической головкой и внутренним шестигранником |
Загрузка ...
|
|
| 5.8 | TP4P451012011K | Плита монтажная |
Загрузка ...
|
|
| 5.9 | TP4P451012008K | Плита монтажная |
Загрузка ...
|
|
| 5.10 | TP4P451012005K | Давление |
Загрузка ...
|
|
| 5.11 | GBT5789-M8X30-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 6 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
