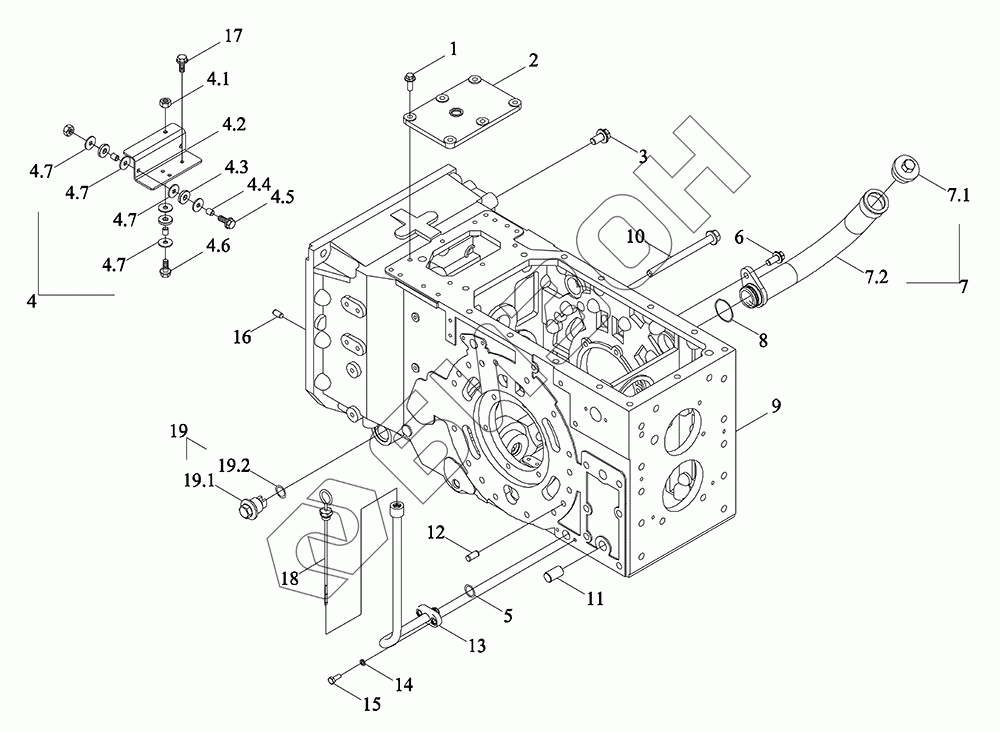

Графический каталог запасных частей к технике: LOVOL TP4A1A1104-002K. Корпус заднего моста в
1
2
3
4
4.1
4.2
4.3
4.4
4.5
4.6
4.7
4.7
4.7
4.7
5
6
7
7.1
7.2
8
9
10
11
12
13
14
15
16
17
18
19
19.1
19.2
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP4A384030000K | TP4A384030000K | Картер заднего моста |
Загрузка ...
|
|
| 1 | GBT16674.1-M10X25-8.8-A3L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 2 | TP4P384010002 | Крышка верхняя |
Загрузка ...
|
|
| 3 | GBT16674.1-M14X140-10.9-A3L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 4 | TP4P384030004K | Кронштейн |
Загрузка ...
|
|
| 4.1 | GBT6170-M10 | Болт |
Загрузка ...
|
|
| 4.2 | TP4P384020003 | Кронштейн |
Загрузка ...
|
|
| 4.3 | TP4P384030005K | Магнит |
Загрузка ...
|
|
| 4.4 | FT800.38.145 | Втулка магнитозащитная алюминиевая |
Загрузка ...
|
|
| 4.5 | GBT5789-M10X40-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 4.6 | GBT5789-M10X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 4.7 | FT800.38.144 | Кольцо прокладное |
Загрузка ...
|
|
| 5 | GBT3452.1-15.0X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 6 | GBT16674.1-M12X25-8.8-A3L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 7 | TP4M384010006 | Штуцер заливной |
Загрузка ...
|
|
| 7.1 | TB3S384010007K | Ввёртыш |
Загрузка ...
|
|
| 7.2 | TP4M384010007 | Штуцер заливной |
Загрузка ...
|
|
| 8 | GBT3452.1-38.7X3.55G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 9 | TP4A384030002K | Картер заднего моста |
Загрузка ...
|
|
| 10 | TP4M384010010 | Болт |
Загрузка ...
|
|
| 11 | TP4M384010016 | Шип стержневой |
Загрузка ...
|
|
| 12 | GBT119.1-12m6X26-A3L | Штифт цилиндрический |
Загрузка ...
|
|
| 13 | TP4M384010012 | Трубка маслоизмерителя |
Загрузка ...
|
|
| 14 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 15 | GBT5783-M8X20-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 16 | GBT119.1-10h8X20-A3L | Штырь цилиндрический |
Загрузка ...
|
|
| 17 | GBT16674.1-M8X20-8.8-O | Болт |
Загрузка ...
|
|
| 18 | BZF0091.2-108 | Маслоизмеритель |
Загрузка ...
|
|
| 19 | TC05372020034 | Пробка масляная |
Загрузка ...
|
|
| 19.1 | TC05372020033 | Пробка масляная |
Загрузка ...
|
|
| 19.2 | TS09580010011 | Кольцо уплотнительное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
