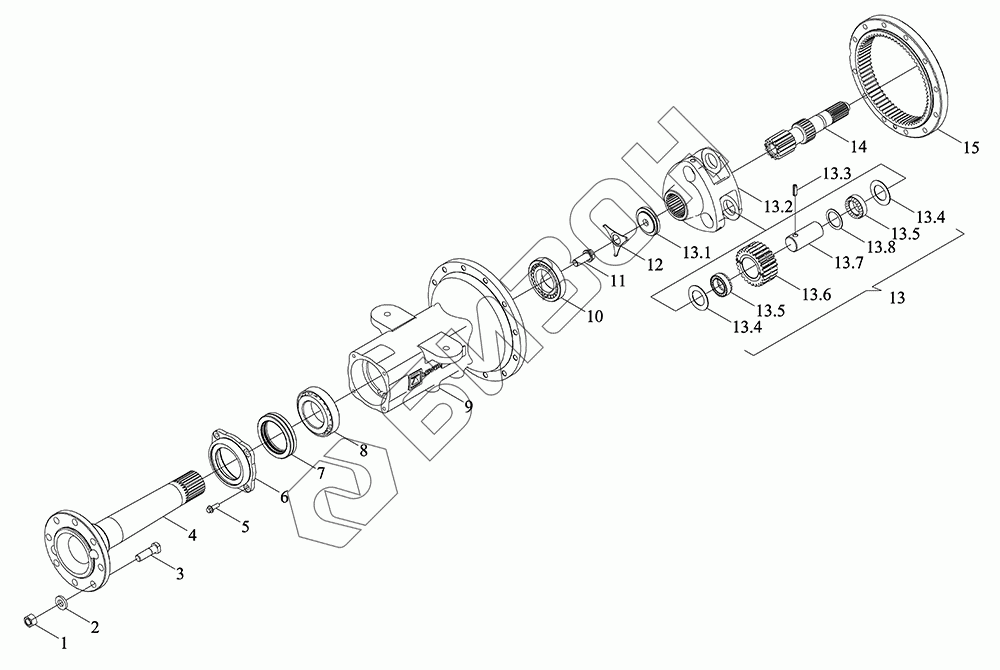

Графический каталог запасных частей к технике: LOVOL TP4A1A1104-002K. Левая конечная передача в сборе
1
2
3
4
5
6
7
8
9
10
11
12
13
13.1
13.2
13.3
13.4
13.4
13.5
13.5
13.6
13.7
13.8
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP4M391010000 | TP4M391010000 | Передача левая конечная в сборе |
Загрузка ...
|
|
| 1 | GBT6176-M20X1.5-LH-10-A3L | Болт |
Загрузка ...
|
|
| 2 | FT800.39.130 | Шайба |
Загрузка ...
|
|
| 3 | FT800.39.101c | Болт |
Загрузка ...
|
|
| 4 | TP4M391010001 | Вал приводной |
Загрузка ...
|
|
| 5 | GBT16674.1-M10X30-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 6 | TP4M391010009 | Гнездо сальника |
Загрузка ...
|
|
| 7 | GBT9877.1-FB95X130X12D | Уплотнение внутреннее |
Загрузка ...
|
|
| 8 | GBT297-32216 | Подшипники конические роликовые |
Загрузка ...
|
|
| 9 | TP4M391010002 | Корпус картера |
Загрузка ...
|
|
| 10 | GBT297-30214 | Подшипники конические роликовые |
Загрузка ...
|
|
| 11 | FT800.39.105a | Болт крепления водила планетарной передачи |
Загрузка ...
|
|
| 12 | FT800.39.112a | Подушка |
Загрузка ...
|
|
| 13 | TB3S391010004K | Водило планетарное |
Загрузка ...
|
|
| 13.1 | FT800.39.106b | Плита нажимная |
Загрузка ...
|
|
| 13.2 | TB3S391010005K | Водило планетарное |
Загрузка ...
|
|
| 13.3 | QLWZB140-12X32 | Палец |
Загрузка ...
|
|
| 13.4 | FT800.39.110 | Кольцо проставочное |
Загрузка ...
|
|
| 13.5 | FT800.39.019 | Игла роликовая |
Загрузка ...
|
|
| 13.6 | TB3S391010006K | Колесо зубчатое |
Загрузка ...
|
|
| 13.7 | FT800.39.111 | Вал |
Загрузка ...
|
|
| 13.8 | FT800.39.109 | Кольцо проставочное |
Загрузка ...
|
|
| 14 | TP4M391010005 | Вал |
Загрузка ...
|
|
| 15 | TP4M391010006 | Обод |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
