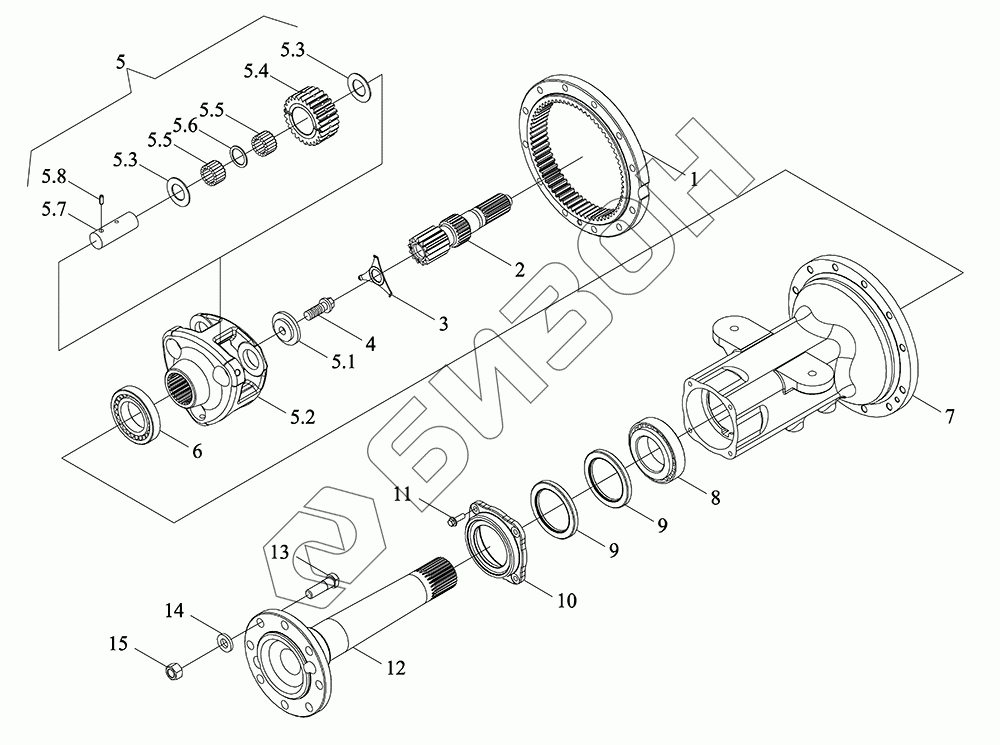

Графический каталог запасных частей к технике: LOVOL TP4A1A1104-002K. Правая конечная передача в сборе
1
2
3
4
5
5.1
5.2
5.3
5.3
5.4
5.5
5.5
5.6
5.7
5.8
6
7
8
9
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP4M392010000 | TP4M392010000 | Передача правая конечная в сборе |
Загрузка ...
|
|
| 1 | TP4M391010006 | Обод |
Загрузка ...
|
|
| 2 | TP4M392010002 | Вал |
Загрузка ...
|
|
| 3 | FT800.39.112a | Подушка |
Загрузка ...
|
|
| 4 | FT800.39.105a | Болт крепления водила планетарной передачи |
Загрузка ...
|
|
| 5 | TB3S391010004K | Водило планетарное |
Загрузка ...
|
|
| 5.1 | FT800.39.106b | Плита нажимная |
Загрузка ...
|
|
| 5.2 | TB3S391010005K | Водило планетарное |
Загрузка ...
|
|
| 5.3 | FT800.39.110 | Кольцо проставочное |
Загрузка ...
|
|
| 5.4 | TB3S391010006K | Колесо зубчатое |
Загрузка ...
|
|
| 5.5 | FT800.39.019 | Игла роликовая |
Загрузка ...
|
|
| 5.6 | FT800.39.109 | Кольцо проставочное |
Загрузка ...
|
|
| 5.7 | FT800.39.111 | Вал |
Загрузка ...
|
|
| 5.8 | QLWZB140-12X32 | Палец |
Загрузка ...
|
|
| 6 | GBT297-30214 | Подшипники конические роликовые |
Загрузка ...
|
|
| 7 | TP4M392010001 | Корпус картера |
Загрузка ...
|
|
| 8 | GBT297-32216 | Подшипники конические роликовые |
Загрузка ...
|
|
| 9 | GBT9877.1-FB95X130X12D | Уплотнение внутреннее |
Загрузка ...
|
|
| 10 | TP4M391010009 | Гнездо сальника |
Загрузка ...
|
|
| 11 | GBT16674.1-M10X30-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 12 | TP4M391010001 | Вал приводной |
Загрузка ...
|
|
| 13 | FT800.39.101d | Болт |
Загрузка ...
|
|
| 14 | FT800.39.130 | Шайба |
Загрузка ...
|
|
| 15 | GBT6176-M20X1.5-10-A3L | Гайка шестигранная тип 2 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
