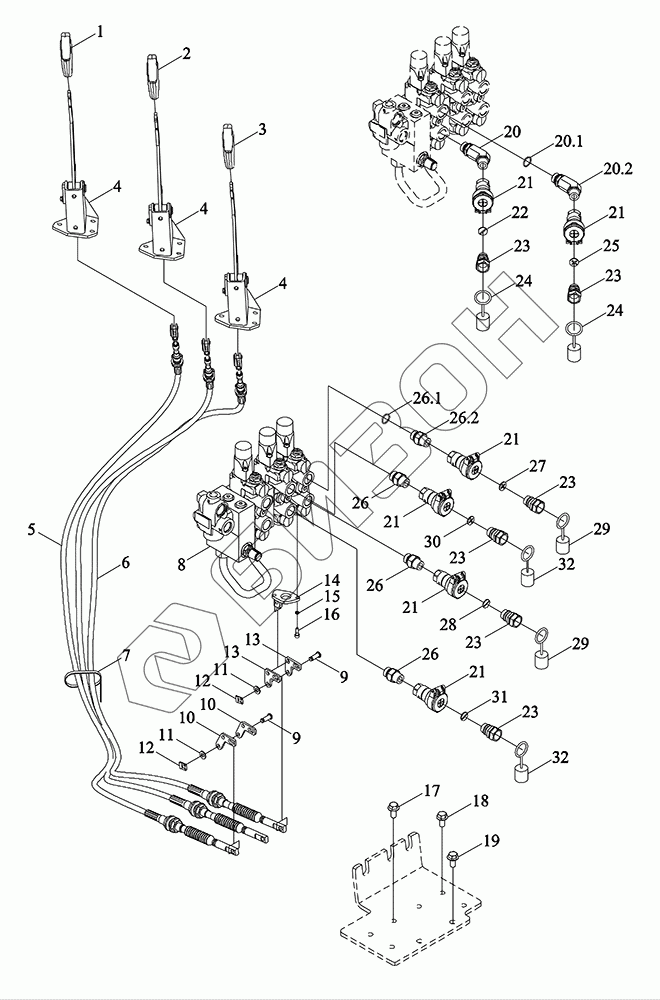

Графический каталог запасных частей к технике: LOVOL TP4A1A1104-002K. Многоклапанный трубопровод и управление
1
2
3
4
4
4
5
6
7
8
9
9
10
10
11
11
12
12
13
13
14
15
16
17
18
19
20
20.1
20.2
21
21
21
21
21
21
22
23
23
23
23
23
23
24
24
25
26
26
26
26.1
26.2
27
28
29
29
30
31
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP4A582060000K | TP4A582060000K | Трубопровод многоклапанный и управление |
Загрузка ...
|
|
| 1 | TR2S582050013K | Головка рукоятки |
Загрузка ...
|
|
| 2 | TM7N582052204 | Головка рукоятки |
Загрузка ...
|
|
| 3 | TM7N582053304 | Головка рукоятки |
Загрузка ...
|
|
| 4 | TP4A582010036 | Рычаг управления |
Загрузка ...
|
|
| 5 | TP4A582060008K | Вал гибкий |
Загрузка ...
|
|
| 6 | TP4A582060007K | Вал гибкий |
Загрузка ...
|
|
| 7 | Q67405200 | Стяжка пластиковая |
Загрузка ...
|
|
| 8 | BZF0092-021 | Блок клапанов |
Загрузка ...
|
|
| 9 | TY3S582010043K | Штифт соединительный |
Загрузка ...
|
|
| 10 | TM5D582040024K | Плита соединительная |
Загрузка ...
|
|
| 11 | GBT97.1-8-A3L | Шайба плоская 8-A3L |
Загрузка ...
|
|
| 12 | TY3S582010042K | Защелка |
Загрузка ...
|
|
| 13 | TM5D582040017K | Плита соединительная |
Загрузка ...
|
|
| 14 | TR2P582010025 | Плита опорная |
Загрузка ...
|
|
| 15 | GBT93-5-A3L | Шайба стандартная пружинная 5-A3L |
Загрузка ...
|
|
| 16 | GBT70.1-M5X16-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником M5X16-8.8-A2L |
Загрузка ...
|
|
| 17 | GBT5789-M10X20-8.8-A3L | Болт с шестигранной головкой и фланцем M10X20-8.8-A3L |
Загрузка ...
|
|
| 18 | GBT5789-M10X25-8.8-A3L | Болт с шестигранной головкой и фланцем M10X25-8.8-A3L |
Загрузка ...
|
|
| 19 | GBT5789-M10X25-8.8-A2L | Болт с шестигранной головкой и фланцем M10X25-8.8-A2L |
Загрузка ...
|
|
| 20 | TP4A582030001K | Стык |
Загрузка ...
|
|
| 20.1 | TP4A582030002K | Стык |
Загрузка ...
|
|
| 20.2 | TS09580010008 | Кольцо уплотнительное 19.3X2.2-M22X1.5 |
Загрузка ...
|
|
| 21 | TB1S582010020K | Штуцер соединительный |
Загрузка ...
|
|
| 22 | TB1S582010006K | Крышка пылезащитная b-(pa6+gf30, синий) |
Загрузка ...
|
|
| 23 | FT354.58A.032 | Штекер |
Загрузка ...
|
|
| 24 | FT354.58A.302 | Крышка пылезащитная PVC -синяя и мягкая штыревого соединения |
Загрузка ...
|
|
| 25 | TB1S582010005K | Крышка пылезащитная b+ (pa6+gf30, синий) |
Загрузка ...
|
|
| 26 | TD1S582070010K | Корпус прямого проходного соединителя m22-npt1/2 сборка |
Загрузка ...
|
|
| 26.1 | TD1S582070011K | Корпус прямого штуцера с обжимным кольцом |
Загрузка ...
|
|
| 26.2 | TS09580010008 | Кольцо уплотнительное 19.3X2.2-M22X1.5 |
Загрузка ...
|
|
| 27 | TY3S582070021K | Чехол пылезащитный для внутреннего соединения Y+ |
Загрузка ...
|
|
| 28 | TY3S582070022K | Чехол пылезащитный для внутреннего соединения Y- |
Загрузка ...
|
|
| 29 | TG1454.582J.2-01 | Крышка пылезащитная PVC - желтая и мягкая штыревого соединения |
Загрузка ...
|
|
| 30 | TB1S582010003K | Чехол пылезащитный чехол R+ |
Загрузка ...
|
|
| 31 | TB1S582010004K | Крышка пылезащитная r-(pa6+gf30, красный) |
Загрузка ...
|
|
| 32 | TC02580010003K | Крышка пылезащитная PVC -красная и мягкая штыревого соединения |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
