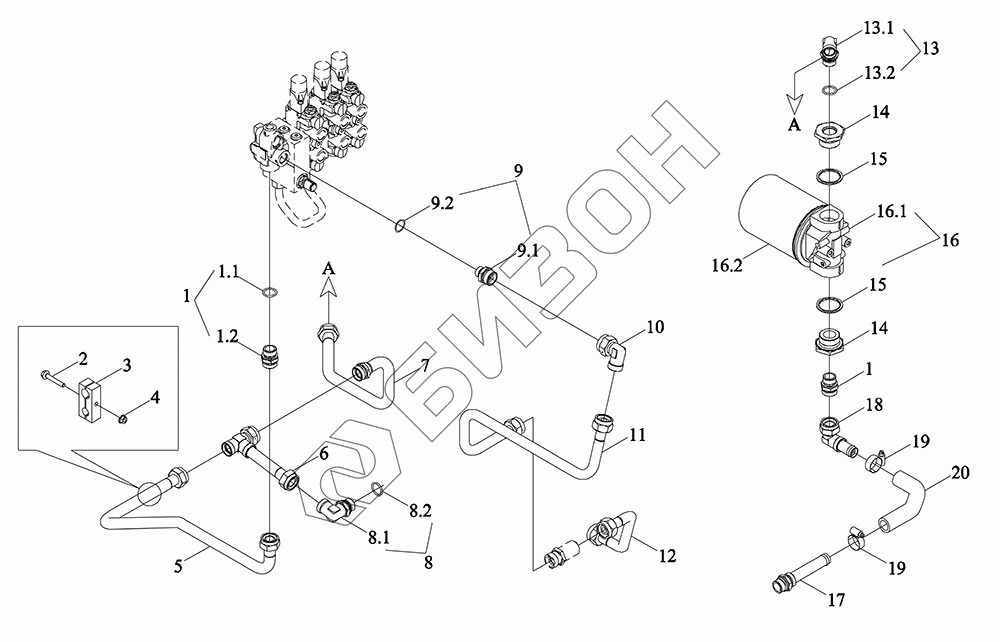

Графический каталог запасных частей к технике: LOVOL TP4A1A1104-002K. Многоклапанный трубопровод и управление
1
1
1.1
1.2
2
3
4
5
6
7
8
8.1
8.2
9
9.1
9.2
10
11
12
13
13.1
13.2
14
14
15
15
16
16.1
16.2
17
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP4A582060000K | TP4A582060000K | Трубопровод многоклапанный и управление |
Загрузка ...
|
|
| 1 | TD924.582N.16 | Штуцер соединительный |
Загрузка ...
|
|
| 1.1 | GBT3733-L22 | Штуцер соединительный |
Загрузка ...
|
|
| 1.2 | TS09580010009 | Кольцо уплотнительное 23.6X2.9-M27X2 |
Загрузка ...
|
|
| 2 | GBT5789-M8X50-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 3 | TP4A582020046K | Зажим трубный |
Загрузка ...
|
|
| 4 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 5 | TP4A582060019K | Труба стальная |
Загрузка ...
|
|
| 6 | TP4A582060018K | Труба стальная |
Загрузка ...
|
|
| 7 | TP4A582060017K | Труба стальная |
Загрузка ...
|
|
| 8 | TG1454.402J.2 | Уголок |
Загрузка ...
|
|
| 8.1 | GBT3738-L22 | Уголок |
Загрузка ...
|
|
| 8.2 | TS09580010009 | Кольцо уплотнительное 23.6X2.9-M27X2 |
Загрузка ...
|
|
| 9 | TS17581040004 | Штуцер соединительный |
Загрузка ...
|
|
| 9.1 | TS17581040005 | Штуцер |
Загрузка ...
|
|
| 9.2 | TS09580010008 | Кольцо уплотнительное |
Загрузка ...
|
|
| 10 | GBT3754-S20 | Штуцер соединительный |
Загрузка ...
|
|
| 11 | TP4A582060011K | Маслопровод |
Загрузка ...
|
|
| 12 | TP4A582030003K | Маслопровод в сборе |
Загрузка ...
|
|
| 13 | TS08402040016 | Стык |
Загрузка ...
|
|
| 13.1 | GBT3738-L22 | Уголок |
Загрузка ...
|
|
| 13.2 | TS09580010009 | Кольцо уплотнительное 23.6X2.9-M27X2 |
Загрузка ...
|
|
| 14 | TK4030300200 | Штуцер соединительный M42X2-M27X2 |
Загрузка ...
|
|
| 15 | JBT982-42 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 16 | TS06582170013 | Фильтр |
Загрузка ...
|
|
| 16.1 | TS06582170014 | Гнездо фильтроэлемента |
Загрузка ...
|
|
| 16.2 | TS06582170015 | Фильтр возврата масла |
Загрузка ...
|
|
| 17 | TP4P582010017 | Труба откачивающая |
Загрузка ...
|
|
| 18 | TP4P582010018 | Труба откачивающая |
Загрузка ...
|
|
| 19 | Q67632 | Хомут шланга B-типа |
Загрузка ...
|
|
| 20 | TP4P582010019 | Шланг возврата масла |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
