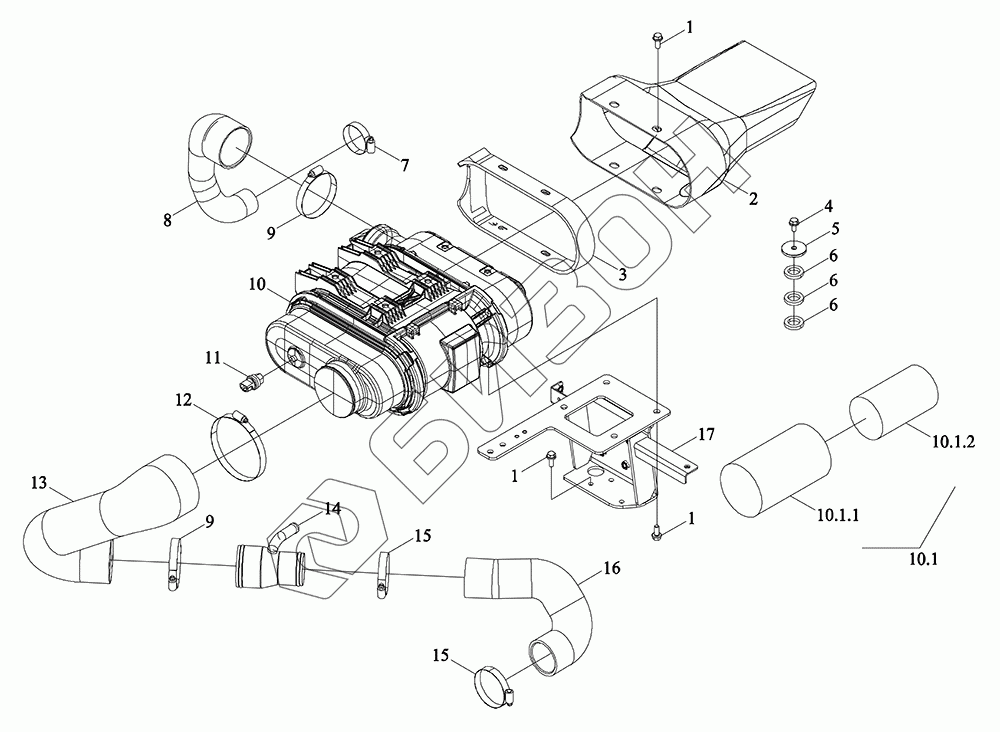

Графический каталог запасных частей к технике: LOVOL TP4A1A1104-002K. Приточная система
1
1
1
2
3
4
5
6
6
6
7
8
9
9
10
10.1
10.1.1
10.1.2
11
12
13
14
15
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP4A110050000K | TP4A110050000K | Система приточная |
Загрузка ...
|
|
| 1 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 2 | TP4M110050008 | Трубка |
Загрузка ...
|
|
| 3 | TP4M110050007 | Лента клейкая |
Загрузка ...
|
|
| 4 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 5 | P7P50601215 | Шайба |
Загрузка ...
|
|
| 6 | P5S11301122 | Блок- прокладка |
Загрузка ...
|
|
| 7 | Q67657 | Хомут шланга B-типа |
Загрузка ...
|
|
| 8 | TP4M110050006 | Шланг резиновый |
Загрузка ...
|
|
| 9 | Q67689 | Хомут для шланга с червячным приводом типа B |
Загрузка ...
|
|
| 10 | TD904.11B.1.1 | Фильтр воздушный |
Загрузка ...
|
|
| 10.1 | TD904.11B.1.1.3 | Фильтроэлемент |
Загрузка ...
|
|
| 10.1.1 | TD904.11B.1.1.2 | Фильтроэлемент |
Загрузка ...
|
|
| 10.1.2 | TD904.11B.1.1.1 | Фильтроэлемент |
Загрузка ...
|
|
| 11 | TR3S110030018 | Указатель |
Загрузка ...
|
|
| 12 | Q676127 | Хомут |
Загрузка ...
|
|
| 13 | TP4M110040010 | Шланг резиновый |
Загрузка ...
|
|
| 14 | TP4A110050004K | Труба стальная |
Загрузка ...
|
|
| 15 | Q67676 | Хомут шланга B-типа |
Загрузка ...
|
|
| 16 | TP4M110040007 | Шланг резиновый |
Загрузка ...
|
|
| 17 | TP4M110040009a | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
