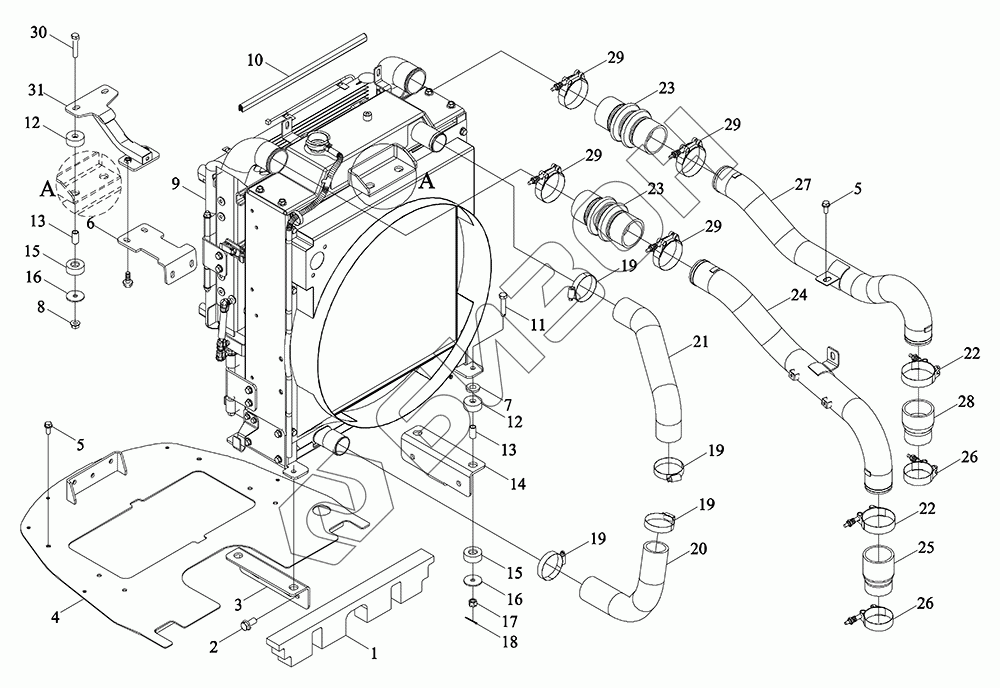

Графический каталог запасных частей к технике: LOVOL TP4A1A1104-002K. Радиатор
1
2
3
4
5
5
6
7
8
9
10
11
12
12
13
13
14
15
15
16
16
17
18
19
19
19
19
20
21
22
22
23
23
24
25
26
26
27
28
29
29
29
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP4A131050000K | TP4A131050000K | Клапан тормозной |
Загрузка ...
|
|
| 1 | TP4M131010021 | Губка запечатывания |
Загрузка ...
|
|
| 2 | GBT5789-M12X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 3 | TP4M131020001 | Плита монтажная |
Загрузка ...
|
|
| 4 | TP4A131050004K | Лист прокладочный |
Загрузка ...
|
|
| 5 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 6 | TP4A131050006K | Сварка кронштейна |
Загрузка ...
|
|
| 7 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 8 | GBT6177.1-M10-8-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 9 | TP4A131050001K | Радиатор |
Загрузка ...
|
|
| 10 | TP4P131010035 | Полоса уплотнительная |
Загрузка ...
|
|
| 11 | GBT31.1-M10X55-8.8 | Болт |
Загрузка ...
|
|
| 12 | TD800.131-11 | Прокладки резиновые |
Загрузка ...
|
|
| 13 | TA700.131-02 | Патрубок |
Загрузка ...
|
|
| 14 | TP4P131010021 | Плита монтажная |
Загрузка ...
|
|
| 15 | TA700.131-01 | Прокладки резиновые |
Загрузка ...
|
|
| 16 | FT650.13.116 | Прокладка |
Загрузка ...
|
|
| 17 | GBT6178-M10-8-A3L | Болт |
Загрузка ...
|
|
| 18 | GBT91-2.5X28-A0P | Шплинт |
Загрузка ...
|
|
| 19 | Q67664 | Хомут для шланга с червячным приводом типа B |
Загрузка ...
|
|
| 20 | TP4M131040008 | Труба приемная |
Загрузка ...
|
|
| 21 | TP4A131010015 | Труба водовыпускная |
Загрузка ...
|
|
| 22 | SAEJ1508-SLTB52 | Рым-скоба |
Загрузка ...
|
|
| 23 | TP4M131050007 | Труба впускная |
Загрузка ...
|
|
| 24 | TP4M131040013 | Труба стальная |
Загрузка ...
|
|
| 25 | TC03110270006 | Трубка соединительная |
Загрузка ...
|
|
| 26 | SAEJ1508-SLTB40 | Рым-скоба |
Загрузка ...
|
|
| 27 | TP4M131040016 | Труба стальная |
Загрузка ...
|
|
| 28 | TD904.11-04 | Трубка соединительная |
Загрузка ...
|
|
| 29 | SAEJ1508-SLTB54 | Хомут (рым-скоба) |
Загрузка ...
|
|
| 30 | GBT5789-M10X50-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 31 | TP4M131050023a | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
