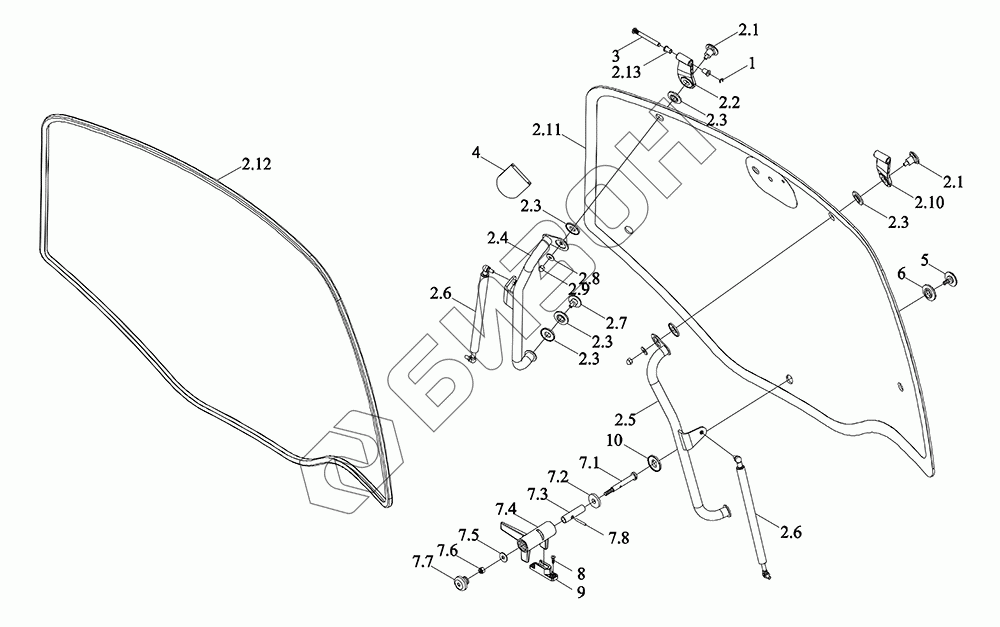

Графический каталог запасных частей к технике: LOVOL TP4A1A1104-002K. Стекло заднее
1
2.1
2.1
2.2
2.3
2.3
2.3
2.3
2.3
2.4
2.5
2.6
2.6
2.7
2.8
2.9
2.10
2.11
2.12
2.13
3
4
5
6
7.1
7.2
7.3
7.4
7.5
7.6
7.7
7.8
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP5S525010000 | TP5S525010000 | Стекло заднее ветровое |
Загрузка ...
|
|
| 1 | PIS06040001 | Кольцо ограничительное |
Загрузка ...
|
|
| 2 | TP5S525010001 | Стекло заднее ветровое |
Загрузка ...
|
|
| 2.1 | P5S52501166 | Крышка |
Загрузка ...
|
|
| 2.2 | P5S52501162 | Шарнир |
Загрузка ...
|
|
| 2.3 | P5S52101142 | Подушка |
Загрузка ...
|
|
| 2.4 | P5S52501035 | Поручень |
Загрузка ...
|
|
| 2.5 | P5S52501036 | Поручень |
Загрузка ...
|
|
| 2.6 | P5S52501134 | Пружина пневматическая |
Загрузка ...
|
|
| 2.7 | P5S52101136 | Крышка |
Загрузка ...
|
|
| 2.8 | PIS05070004 | Шайба большая |
Загрузка ...
|
|
| 2.9 | PIS03090001 | Гайка |
Загрузка ...
|
|
| 2.10 | P5S52501163 | Шарнир |
Загрузка ...
|
|
| 2.11 | TP5S525010002 | Стекло |
Загрузка ...
|
|
| 2.12 | P5S52501143 | Полоса уплотнительная |
Загрузка ...
|
|
| 2.13 | P5S52501145 | Втулка нейлоновая |
Загрузка ...
|
|
| 3 | P5S52501141 | Болт шарнирный |
Загрузка ...
|
|
| 4 | P5S52501161 | Пробка |
Загрузка ...
|
|
| 5 | P5S52501167 | Крышка |
Загрузка ...
|
|
| 6 | P5S52501165 | Кольцо прокладочное |
Загрузка ...
|
|
| 7 | P5S52501025 | Замок |
Загрузка ...
|
|
| 7.1 | P5S52501110 | Штырь |
Загрузка ...
|
|
| 7.2 | P5S52501111 | Болт специальный(опорный) |
Загрузка ...
|
|
| 7.3 | P5S52501150 | Втулка нейлоновая |
Загрузка ...
|
|
| 7.4 | P5S52501112 | Установка запирающая |
Загрузка ...
|
|
| 7.5 | PIS05070004 | Шайба большая |
Загрузка ...
|
|
| 7.6 | PIS03010006 | Гайка шестигранная |
Загрузка ...
|
|
| 7.7 | P5S52501114 | Болт |
Загрузка ...
|
|
| 7.8 | PIS14040004 | Шип стержневой |
Загрузка ...
|
|
| 8 | GBT818-M5X16-4.8-A2L | Винт с крестообразным шлицем и цилиндрической головкой |
Загрузка ...
|
|
| 9 | P5S52501148 | Гнездо ограничительное |
Загрузка ...
|
|
| 10 | P5S52501175 | Прокладка крышки |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
