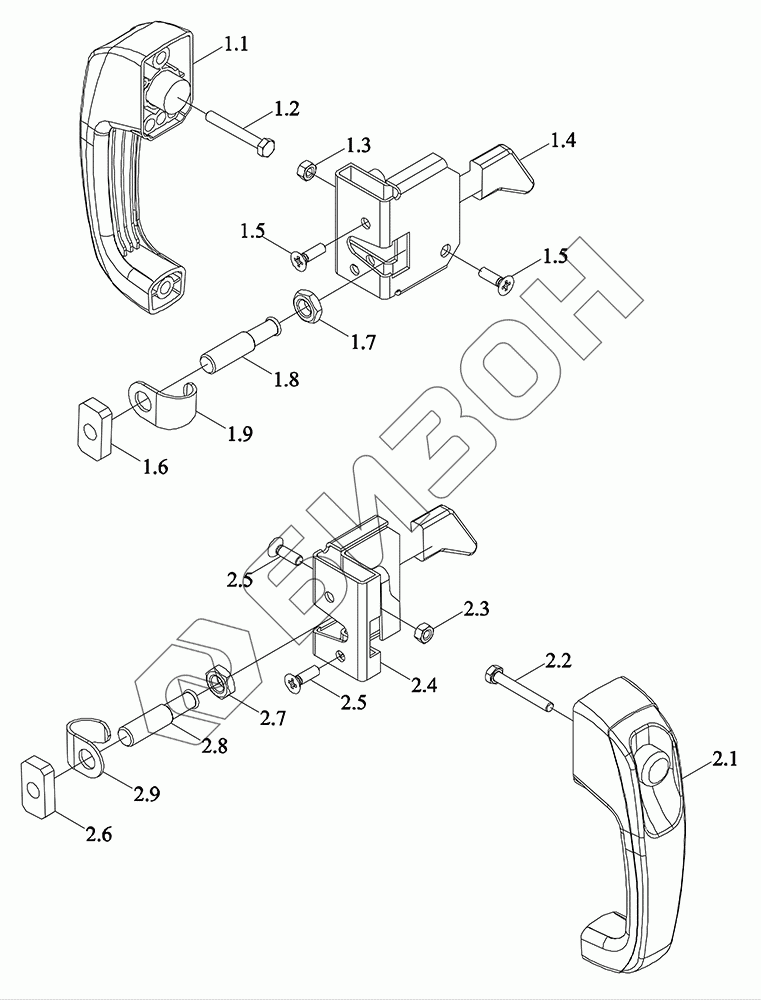

Графический каталог запасных частей к технике: LOVOL TP4A1A1104-002K. Замки кабины
1.1
1.2
1.3
1.4
1.5
1.5
1.6
1.7
1.8
1.9
2.1
2.2
2.3
2.4
2.5
2.5
2.6
2.7
2.8
2.9
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP7P524010010 | TP7P524010010 | Поручень |
Загрузка ...
|
|
| TP7P524010011 | TP7P524010011 | Дверь |
Загрузка ...
|
|
| TP7P524010012 | TP7P524010012 | Дверь в сборе |
Загрузка ...
|
|
| 1 | P5S52201016 | Замок дверной |
Загрузка ...
|
|
| 1.1 | P5S52201107 | Ручка дверная |
Загрузка ...
|
|
| 1.2 | PIS12030056 | Болт с шестигранной головкой с полной резьбой |
Загрузка ...
|
|
| 1.3 | PIS03010004 | Гайка шестигранная |
Загрузка ...
|
|
| 1.4 | P5S52201110 | Замок дверки |
Загрузка ...
|
|
| 1.5 | PIS13080001 | Винт с потайной головкой с поперечной канавкой |
Загрузка ...
|
|
| 1.6 | P5S52201123 | Блок фиксирующий |
Загрузка ...
|
|
| 1.7 | PIS03030001 | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 1.8 | P5S52201126 | Замок дверной |
Загрузка ...
|
|
| 1.9 | P5S52201129 | Кронштейн |
Загрузка ...
|
|
| 2 | P5S52201017 | Замок дверной |
Загрузка ...
|
|
| 2.1 | P5S52201107 | Ручка дверная |
Загрузка ...
|
|
| 2.2 | PIS12030056 | Болт с шестигранной головкой с полной резьбой |
Загрузка ...
|
|
| 2.3 | PIS03010004 | Гайка шестигранная |
Загрузка ...
|
|
| 2.4 | P5S52201111 | Замок дверной |
Загрузка ...
|
|
| 2.5 | PIS13080001 | Винт с потайной головкой с поперечной канавкой |
Загрузка ...
|
|
| 2.6 | P5S52201123 | Блок фиксирующий |
Загрузка ...
|
|
| 2.7 | PIS03030001 | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 2.8 | P5S52201126 | Замок дверной |
Загрузка ...
|
|
| 2.9 | P5S52201129 | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
