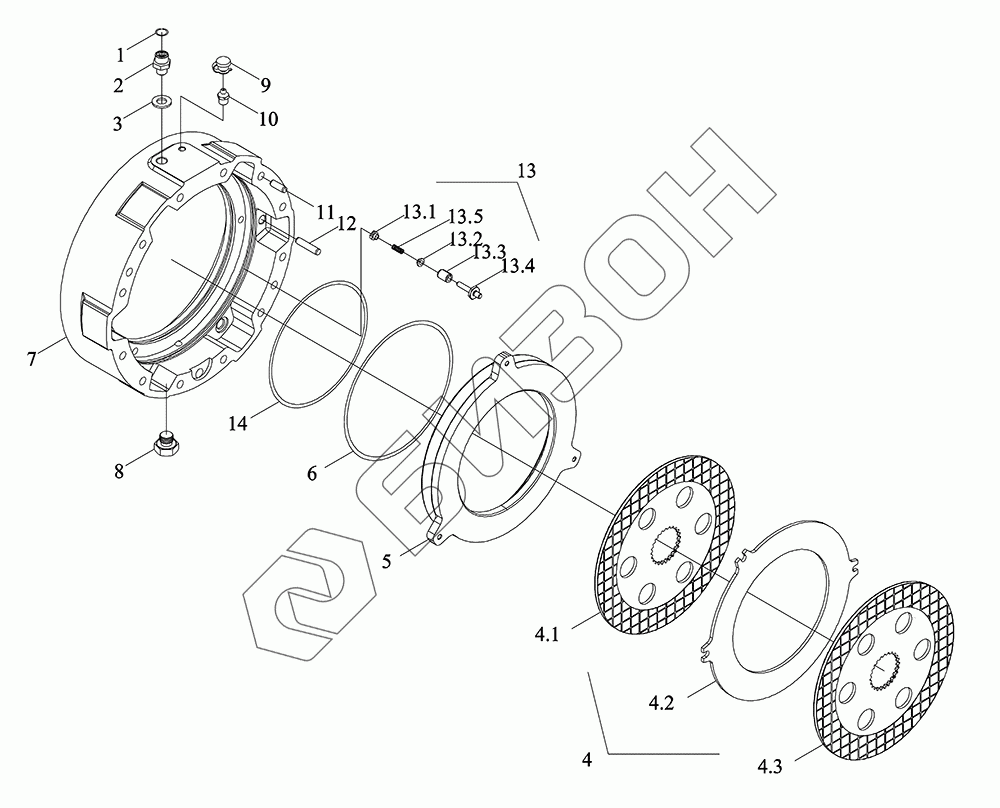

Графический каталог запасных частей к технике: LOVOL TP4A1A1104-002K. Тормоз правый в сборе
1
2
3
4
4.1
4.2
4.3
5
6
7
8
9
10
11
12
13
13.1
13.2
13.3
13.4
13.5
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP4P432010000K | TP4P432010000K | Тормоз правый в сборе |
Загрузка ...
|
|
| 1 | GBT3452.1-11.8X1.80G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 2 | FT800.43.130 | Корпус разъема |
Загрузка ...
|
|
| 3 | JBT982-16 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 4 | TP4P431010003K | Перегородка фрикционной накладки |
Загрузка ...
|
|
| 4.1 | BZF0113.2-008 | Пластинка фрикционная |
Загрузка ...
|
|
| 4.2 | BZF0113.2-113 | Перегородки |
Загрузка ...
|
|
| 4.3 | BZF0113.2-115 | Перегородки |
Загрузка ...
|
|
| 5 | TP4P431010002K | Поршень |
Загрузка ...
|
|
| 6 | TF1004.431-03 | Кольцо уплотнительное |
Загрузка ...
|
|
| 7 | TP4P432010001K | Корпус картера |
Загрузка ...
|
|
| 8 | GBT2878.4-M10-PLEH-A2L-NBR | Пробка резьбовая с внутренним шестигранником |
Загрузка ...
|
|
| 9 | TD950.43.5-05 | Чехол пылезащитный |
Загрузка ...
|
|
| 10 | TD950.43.5-04 | Винт |
Загрузка ...
|
|
| 11 | TR2S431010002 | Ось |
Загрузка ...
|
|
| 12 | GBT119.1-12m6X65-O | Штырь цилиндрический |
Загрузка ...
|
|
| 13 | TX1S431020003 | Устройство обратного позиционирования |
Загрузка ...
|
|
| 13.1 | TG4S431030014 | Болт |
Загрузка ...
|
|
| 13.2 | TG4S431030015 | Шайба |
Загрузка ...
|
|
| 13.3 | TG4S431030017 | Чехол упругий |
Загрузка ...
|
|
| 13.4 | TG4S431030013 | Шпилька |
Загрузка ...
|
|
| 13.5 | BZF0027.1-037 | Пружина сжатия 10,8X9,6X2,2X1,2 |
Загрузка ...
|
|
| 14 | TX1S431020002 | Кольцо уплотнительное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
