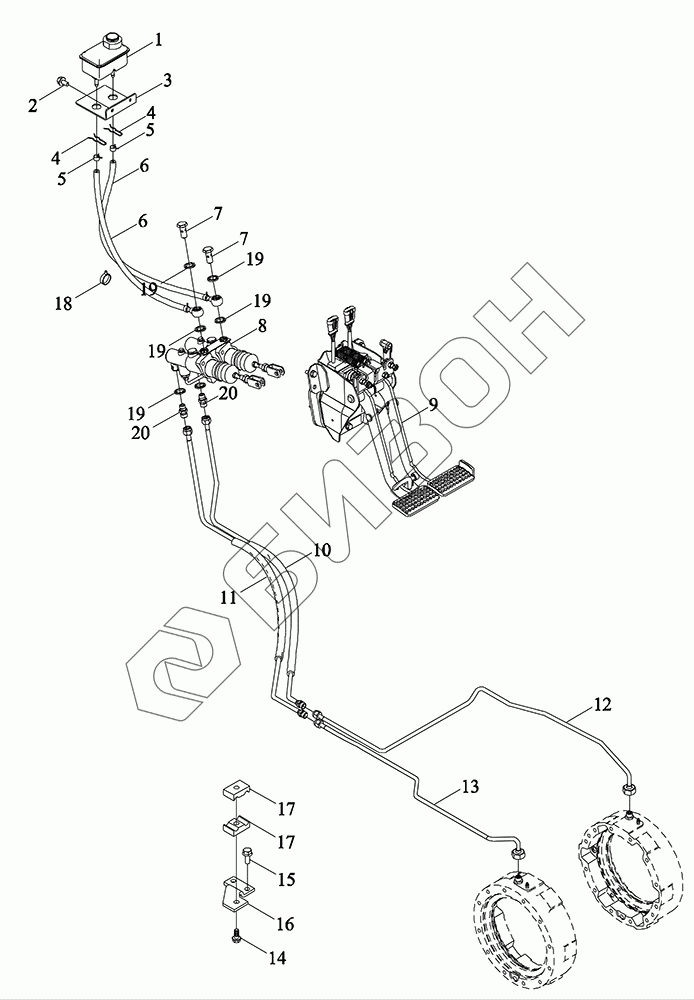

Графический каталог запасных частей к технике: LOVOL TP4A1A1104-002K. Механизм управления рабочими тормозами
1
2
3
4
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
17
18
19
19
19
19
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP4A433020000K | TP4A433020000K | Механизм управления рабочими тормозами в сборе |
Загрузка ...
|
|
| 1 | TG1204.433.2a | Маслобак для тормоза |
Загрузка ...
|
|
| 2 | GBT5789-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 3 | TP4A433010009 | Кронштейн |
Загрузка ...
|
|
| 4 | TG1204.433-04 | Кольцо стопорное |
Загрузка ...
|
|
| 5 | Q673B12 | Хомут |
Загрузка ...
|
|
| 6 | TP4A433030020K | Топливопровод |
Загрузка ...
|
|
| 7 | TP4A433050005K | Болт полый |
Загрузка ...
|
|
| 8 | TG4S433020019 | Насос тормозной |
Загрузка ...
|
|
| 9 | TS2P433020001 | Подножка тормозная |
Загрузка ...
|
|
| 10 | TP4A433020006aK | Маслопровод |
Загрузка ...
|
|
| 11 | TP4A433020005aK | Маслопровод |
Загрузка ...
|
|
| 12 | TP4A433030006aK | Маслопровод |
Загрузка ...
|
|
| 13 | TP4A433030005aK | Маслопровод |
Загрузка ...
|
|
| 14 | GBT5789-M8X40-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 15 | GBT5789-M8X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 16 | TP4A433030019K | Пластина крепежная |
Загрузка ...
|
|
| 17 | BZF0031-101 | Зажим трубный |
Загрузка ...
|
|
| 18 | 3203505D9-L | Хомуты для кабеля |
Загрузка ...
|
|
| 19 | JBT982-14 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 20 | GBT3733-L10A | Штуцер |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
