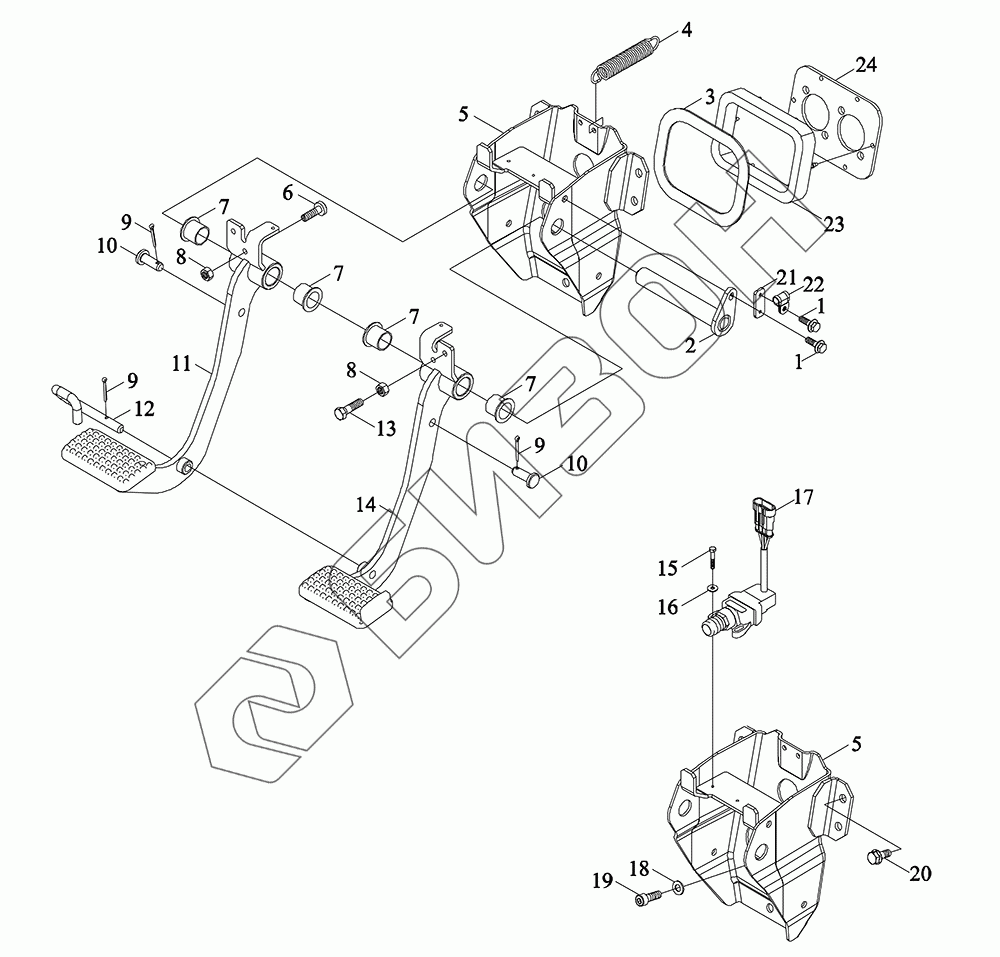

Графический каталог запасных частей к технике: LOVOL TP4A1A1104-002K. Механизм управления рабочими тормозами 2
1
1
2
3
4
5
5
6
7
7
7
7
8
8
9
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP4A433020000K | TP4A433020000K | Механизм управления рабочими тормозами в сборе |
Загрузка ...
|
|
| TS2P433020001 | TS2P433020001 | Подножка тормозная |
Загрузка ...
|
|
| 1 | PIS12060017 | Болт с фланцем |
Загрузка ...
|
|
| 2 | P5S43601010 | Штифт соединительный |
Загрузка ...
|
|
| 3 | P5S43601122 | Прокладка герметическая |
Загрузка ...
|
|
| 4 | P5S43601118 | Пружина |
Загрузка ...
|
|
| 5 | TS2P433020005 | Кронштейн |
Загрузка ...
|
|
| 6 | P5S43601113 | Винт |
Загрузка ...
|
|
| 7 | P5S43601132 | Втулка нейлоновая |
Загрузка ...
|
|
| 8 | PIS03010006 | Гайка шестигранная |
Загрузка ...
|
|
| 9 | PIS14070005 | Шплинт |
Загрузка ...
|
|
| 10 | PIS14060001 | Вал шлицевой |
Загрузка ...
|
|
| 11 | TS2P433020003 | Подножка |
Загрузка ...
|
|
| 12 | P5S43601135 | Гнездо соединительное |
Загрузка ...
|
|
| 13 | PIS12080001 | Болт |
Загрузка ...
|
|
| 14 | TS2P433020004 | Подножка |
Загрузка ...
|
|
| 15 | PIS12030043 | Болт с шестигранной головкой с полной резьбой |
Загрузка ...
|
|
| 16 | PIS05070001 | Шайба большая |
Загрузка ...
|
|
| 17 | P5S48401015 | Выключатель |
Загрузка ...
|
|
| 18 | PIS05080004 | Шайба плоская |
Загрузка ...
|
|
| 19 | PIS13010021 | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 20 | PIS12060022 | Болт с фланцем |
Загрузка ...
|
|
| 21 | P5S43601136 | Кронштейн |
Загрузка ...
|
|
| 22 | P5P48201118 | Якорь |
Загрузка ...
|
|
| 23 | TS2P433020020 | Прокладки резиновые |
Загрузка ...
|
|
| 24 | TS2P433020021 | Плита упорная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
