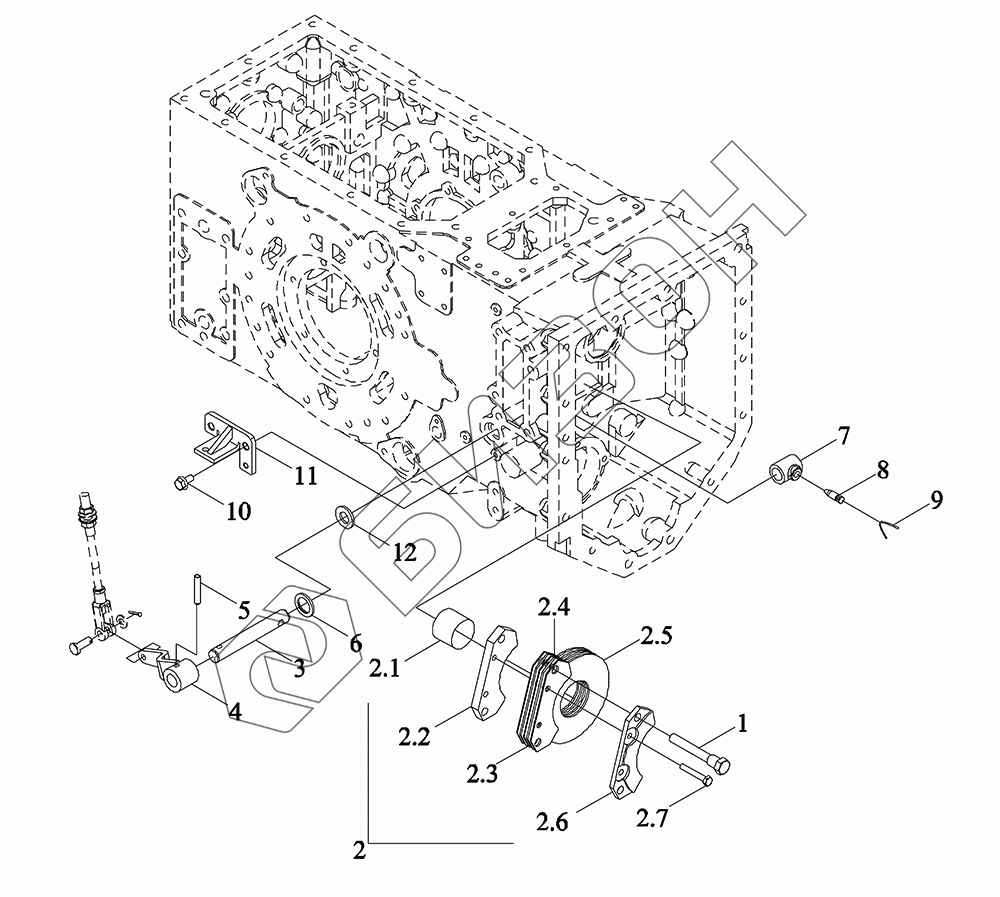

Графический каталог запасных частей к технике: LOVOL TP4A1A1104-002K. Управление стояночным тормозом
1
2
2.1
2.2
2.3
2.4
2.5
2.6
2.7
3
4
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP4A435040001K | TP4A435040001K | Управление в сборе (ручной тормоз) |
Загрузка ...
|
|
| 1 | TP4A435010008 | Болт |
Загрузка ...
|
|
| 2 | TP4P435010024K | Перегородка |
Загрузка ...
|
|
| 2.1 | TP4P435010004K | Гнездо монтажное |
Загрузка ...
|
|
| 2.2 | TP4P435010006K | Плита нажимная |
Загрузка ...
|
|
| 2.3 | TP4P435010008K | Пластина фрикционная |
Загрузка ...
|
|
| 2.4 | TP4P435010009K | Пластина фрикционная |
Загрузка ...
|
|
| 2.5 | TP4P435010005K | Плита стальная |
Загрузка ...
|
|
| 2.6 | TP4P435010003K | Плита нажимная |
Загрузка ...
|
|
| 2.7 | GBT5782-M8X45-8.8-A2L | Болт |
Загрузка ...
|
|
| 3 | TP4P435010027K | Ось кулачка |
Загрузка ...
|
|
| 4 | TP4A435030006K | Рычаг качающийся |
Загрузка ...
|
|
| 5 | QLWZB140-8X35 | Штифты пружинные |
Загрузка ...
|
|
| 6 | TH04413010012 | Сальник |
Загрузка ...
|
|
| 7 | TP4P435010026K | Кулачок |
Загрузка ...
|
|
| 8 | FT800.37.194 | Винт установочный |
Загрузка ...
|
|
| 9 | TD904.421.2-04 | Проволока стальная |
Загрузка ...
|
|
| 10 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 11 | TP4A435030010K | Кронштейн |
Загрузка ...
|
|
| 12 | TP4A435010012 | Кольцо прокладное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
