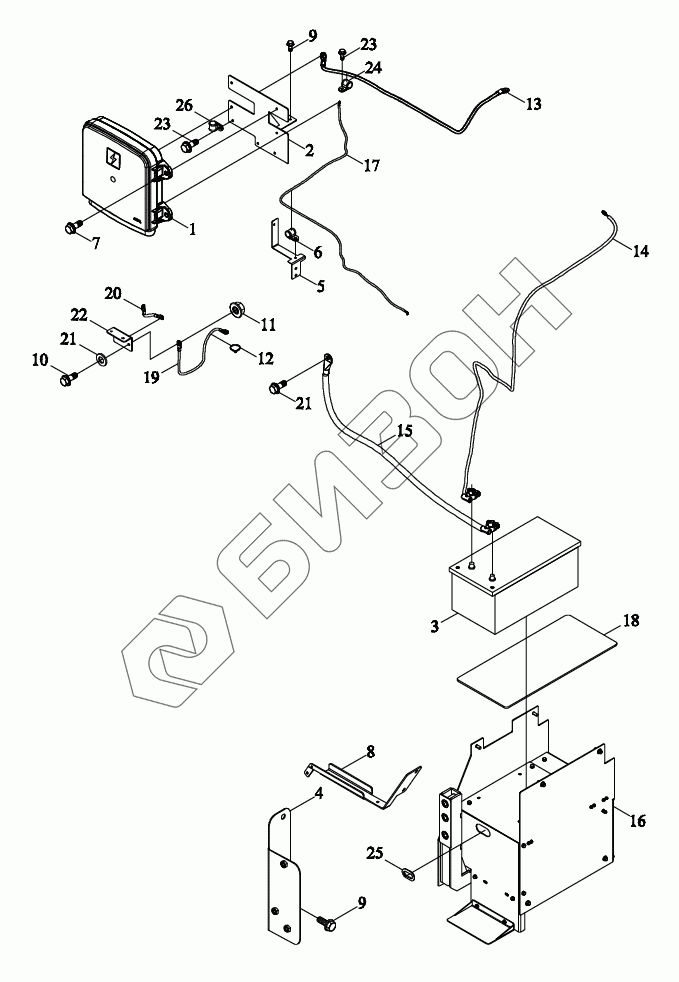

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-016. АКБ и блок управления
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 00066550007 | 00066550007 | Аккумулятор |
Загрузка ...
|
|
| 1 | P7P48201256 | Коробка |
Загрузка ...
|
|
| 2 | P7C48501112 | Кронштейн |
Загрузка ...
|
|
| 3 | BZF0075-005 | Батарея |
Загрузка ...
|
|
| 4 | P7C48101101 | Кронштейн |
Загрузка ...
|
|
| 5 | TP7P482010005 | Кронштейн |
Загрузка ...
|
|
| 6 | P5S58101111 | Зажимы для труб |
Загрузка ...
|
|
| 7 | GBT5789-M6X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 8 | TP7C481011129 | Кронштейн |
Загрузка ...
|
|
| 9 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 10 | PIS12030043 | Болт с шестигранной головкой с полной резьбой |
Загрузка ...
|
|
| 11 | GBT6170-M4-8-A2L | Гайка |
Загрузка ...
|
|
| 12 | P5S13301116 | Гайка с фланцем |
Загрузка ...
|
|
| 13 | TP7P482010019 | Жгут проводов |
Загрузка ...
|
|
| 14 | P7P48201533 | Жгут проводов |
Загрузка ...
|
|
| 15 | P7P48201532 | Жгут проводов |
Загрузка ...
|
|
| 16 | TP7C485021001 | Подпорка |
Загрузка ...
|
|
| 17 | TP7P482010050 | Линия питания |
Загрузка ...
|
|
| 18 | P7C48501105 | Прокладка резиновая |
Загрузка ...
|
|
| 19 | P7C48201006 | Жгут проводов |
Загрузка ...
|
|
| 20 | TP7P482010020 | Жгут проводов |
Загрузка ...
|
|
| 21 | PIS05080001 | Шайба плоская |
Загрузка ...
|
|
| 22 | P7C48501113 | Кронштейн |
Загрузка ...
|
|
| 23 | GBT5789-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 24 | P5S81201114 | Зажим трубный |
Загрузка ...
|
|
| 25 | BZF0053-107 | Катушка |
Загрузка ...
|
|
| 26 | P5P48201119 | Якорь |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
