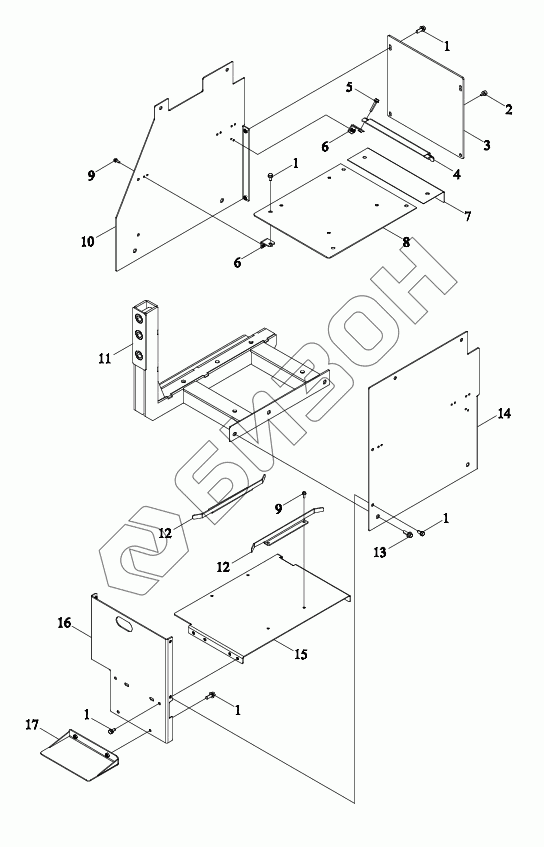

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-016. Аккумуляторный ящик

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
1
1
1
2
3
4
5
6
6
7
8
9
9
10
11
12
12
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали Цена
TP7C485021001 TP7C485021001 Подпорка
Загрузка ...
66550007 66550007 Аккумулятор
Загрузка ...
1 GBT5789-M8X16-8.8-A2L Болт с фланцем
Загрузка ...
2 P5S21201163 Ограничитель
Загрузка ...
3 P7C48501001 Бункер угольный в сборе
Загрузка ...
4 TP7C485021019 Плита нажимная
Загрузка ...
5 GBT5789-M8X40-8.8-A2L Болт с фланцем
Загрузка ...
6 TP7C485021027 Кронштейн
Загрузка ...
7 TP7C485021032 Крышка верхняя
Загрузка ...
8 TP7C485021013 Крышка верхняя
Загрузка ...
9 GBT5789-M6X16-8.8-A2L Болт с фланцем
Загрузка ...
10 TP7C485021017 Планка защитная
Загрузка ...
11 TP7C485021010 Подпорка
Загрузка ...
12 TP5S485010031 Плита ограничительная
Загрузка ...
13 GBT5789-M10X25-8.8-A2L Болт с фланцем
Загрузка ...
14 TP7C485021015 Планка защитная
Загрузка ...
15 TP7C485021025 Планка защитная
Загрузка ...
16 TP7C485021011 Планка защитная
Загрузка ...
17 P7C48501107 Плита
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
