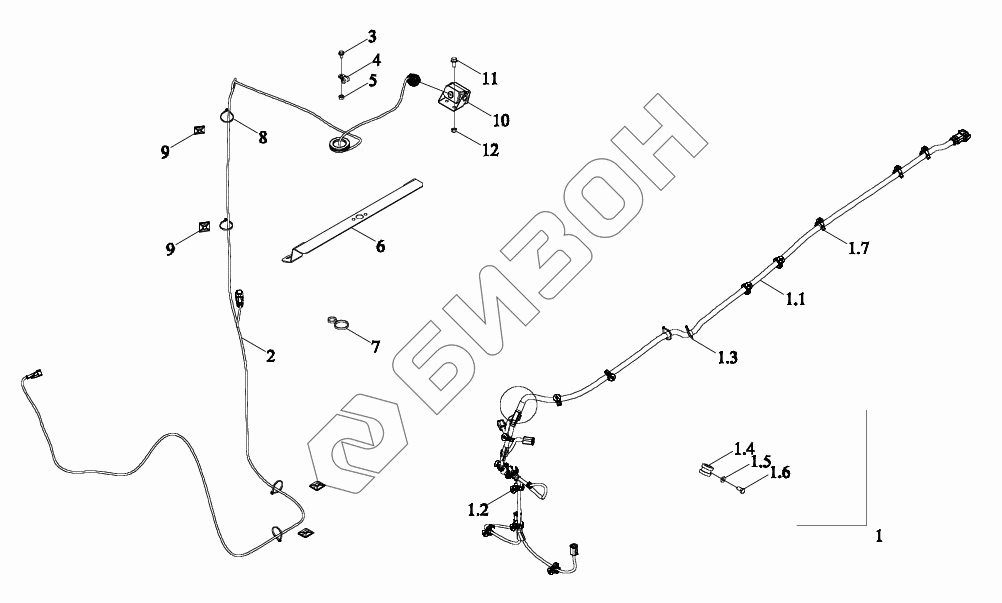

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-016. Камера заднего вида
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
2
3
4
5
6
7
8
9
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| P7C48201034 | P7C48201034 | Система заднего вида в сборе |
Загрузка ...
|
|
| 1 | P7P48201003 | Жгут проводов |
Загрузка ...
|
|
| 1.1 | P7P48201271 | Жгут проводов |
Загрузка ...
|
|
| 1.2 | P7P48201320 | Зажим трубный |
Загрузка ...
|
|
| 1.3 | P5S48201116 | Хомут гибкий |
Загрузка ...
|
|
| 1.4 | P5S81201113 | Зажимы для труб |
Загрузка ...
|
|
| 1.5 | PIS05080003 | Шайба плоская |
Загрузка ...
|
|
| 1.6 | PIS12030045 | Болт с шестигранной головкой с полной резьбой |
Загрузка ...
|
|
| 1.7 | P7P48201307 | Зажим трубный |
Загрузка ...
|
|
| 2 | P7C48901003 | Жгут проводов |
Загрузка ...
|
|
| 3 | PIS12060015 | Болт с фланцем |
Загрузка ...
|
|
| 4 | P5S41101158 | Якорь |
Загрузка ...
|
|
| 5 | PIS03010004 | Гайка шестигранная |
Загрузка ...
|
|
| 6 | P7C48201033 | Кронштейн |
Загрузка ...
|
|
| 7 | TG3S488010002 | Хомут гибкий |
Загрузка ...
|
|
| 8 | P5S13301116 | Гайка с фланцем |
Загрузка ...
|
|
| 9 | P5S48201118 | Держатель неподвижный |
Загрузка ...
|
|
| 10 | BZF0077-005 | Камера |
Загрузка ...
|
|
| 11 | PIS03010006 | Гайка шестигранная |
Загрузка ...
|
|
| 12 | PIS12060020 | Болт с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
