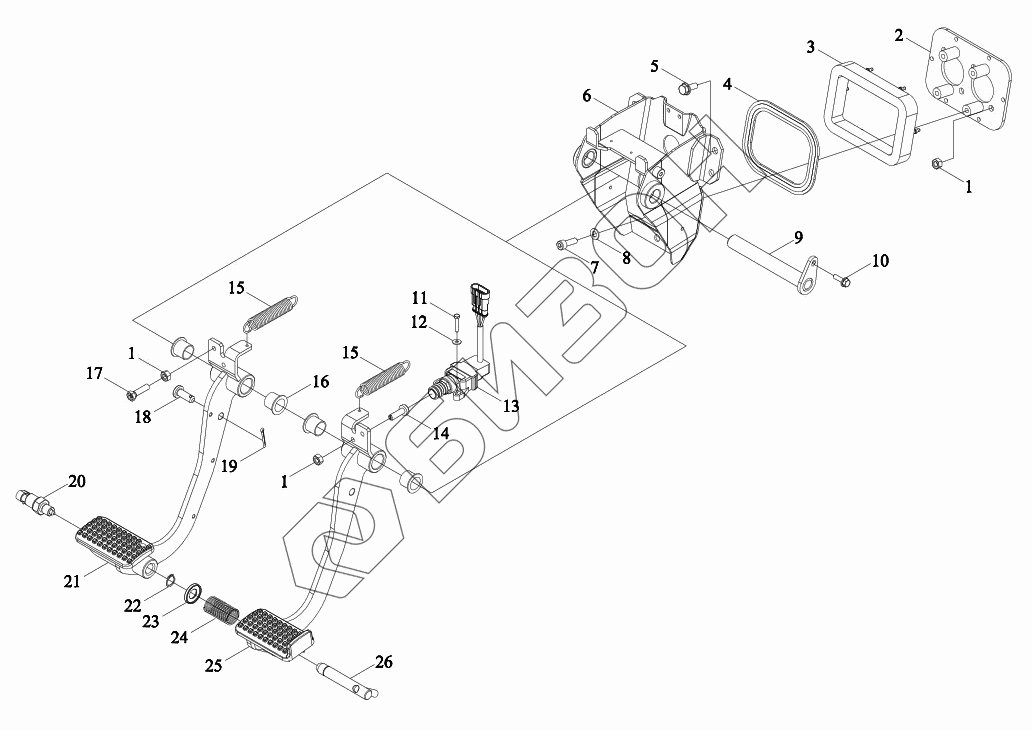

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-016. Педали тормоза
1
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| P7P45301040 | P7P45301040 | Установка управления |
Загрузка ...
|
|
| P7P43601014 | P7P43601014 | Подножка тормозная |
Загрузка ...
|
|
| 1 | PIS03010006 | Гайка шестигранная |
Загрузка ...
|
|
| 2 | P7P43601002 | Плита упорная |
Загрузка ...
|
|
| 3 | P7P43601103 | Прокладки резиновые |
Загрузка ...
|
|
| 4 | P5S43601122 | Прокладка герметическая |
Загрузка ...
|
|
| 5 | PIS12060022 | Болт с фланцем |
Загрузка ...
|
|
| 6 | P7P43601013 | Кронштейн |
Загрузка ...
|
|
| 7 | PIS13010021 | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 8 | PIS05080004 | Шайба плоская |
Загрузка ...
|
|
| 9 | P7P43601010 | Штифт соединительный |
Загрузка ...
|
|
| 10 | PIS12060017 | Болт с фланцем |
Загрузка ...
|
|
| 11 | PIS12030043 | Болт с шестигранной головкой с полной резьбой |
Загрузка ...
|
|
| 12 | PIS05070001 | Шайба большая |
Загрузка ...
|
|
| 13 | P5S48401015 | Выключатель |
Загрузка ...
|
|
| 14 | P5S43601113 | Винт |
Загрузка ...
|
|
| 15 | P5S43601118 | Пружина |
Загрузка ...
|
|
| 16 | P5S43601132 | Втулка нейлоновая |
Загрузка ...
|
|
| 17 | PIS12080001 | Болт |
Загрузка ...
|
|
| 18 | PIS14060001 | Вал шлицевой |
Загрузка ...
|
|
| 19 | PIS14070005 | Шплинт |
Загрузка ...
|
|
| 20 | P5S51201101 | Выключатель |
Загрузка ...
|
|
| 21 | P7P43601012 | Подножка тормозная |
Загрузка ...
|
|
| 22 | PIS06060008 | Кольцо эластичное стопорное для вала |
Загрузка ...
|
|
| 23 | P7P43601124 | Шайба |
Загрузка ...
|
|
| 24 | P7P43601126 | Пружина нажимная |
Загрузка ...
|
|
| 25 | P7P43601011 | Подножка тормозная |
Загрузка ...
|
|
| 26 | P7P43601009 | Штифт соединительный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
