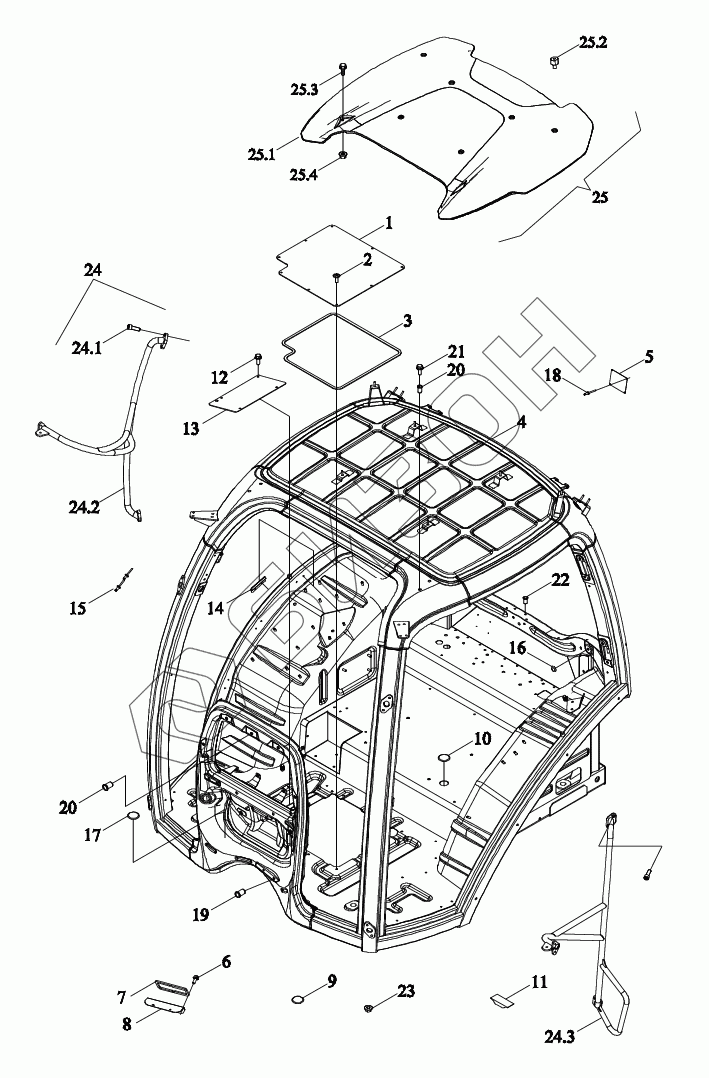

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-022K. Каркас кабины
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
24.1
24.2
24.3
25
25.1
25.2
25.3
25.4
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| P7C45101017 | P7C45101017 | Кабина |
Загрузка ...
|
|
| 1 | P7P45101566 | Накладка |
Загрузка ...
|
|
| 2 | PIS13021001 | Винт |
Загрузка ...
|
|
| 3 | P7P45101567 | Полоса уплотнительная |
Загрузка ...
|
|
| 4 | P7C45101007 | Кабина |
Загрузка ...
|
|
| 5 | TP7C510010001 | Маркировка |
Загрузка ...
|
|
| 6 | PIS12060046 | Болт с фланцем |
Загрузка ...
|
|
| 7 | P5S45103093 | Блокировка |
Загрузка ...
|
|
| 8 | P7C48501129 | Накладка |
Загрузка ...
|
|
| 9 | P5S45802007 | Заглушка |
Загрузка ...
|
|
| 10 | P5S45802009 | Заглушка |
Загрузка ...
|
|
| 11 | P7P45101568 | Пробка |
Загрузка ...
|
|
| 12 | PIS12060016 | Болт с фланцем |
Загрузка ...
|
|
| 13 | P5S45101441 | Накладка |
Загрузка ...
|
|
| 14 | P5S45101439 | Кламмер |
Загрузка ...
|
|
| 15 | PIS15010003 | Заклёпка |
Загрузка ...
|
|
| 16 | P5S45802005 | Заглушка |
Загрузка ...
|
|
| 17 | P5S45802006 | Заглушка |
Загрузка ...
|
|
| 18 | PIS15010001 | Заклепка |
Загрузка ...
|
|
| 19 | PIS15030002 | Гайка |
Загрузка ...
|
|
| 20 | PIS15030003 | Гайка |
Загрузка ...
|
|
| 21 | PIS12060017 | Болт с фланцем |
Загрузка ...
|
|
| 22 | PIS15030001 | Гайка |
Загрузка ...
|
|
| 23 | GBT6177.1-M5-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 24 | TS2P451020009 | Поручень |
Загрузка ...
|
|
| 24.1 | P5S45101511 | Болт |
Загрузка ...
|
|
| 24.2 | TS2P451020013 | Поручень |
Загрузка ...
|
|
| 24.3 | TS2P451020010 | Поручень |
Загрузка ...
|
|
| 25 | P7P45301004 | Крышка |
Загрузка ...
|
|
| 25.1 | P7P45301041 | Крышка |
Загрузка ...
|
|
| 25.2 | P7P45301115 | Проставка |
Загрузка ...
|
|
| 25.3 | PIS12060017 | Болт с фланцем |
Загрузка ...
|
|
| 25.4 | PIS03060002 | Гайка с фланцем |
Загрузка ...
|
