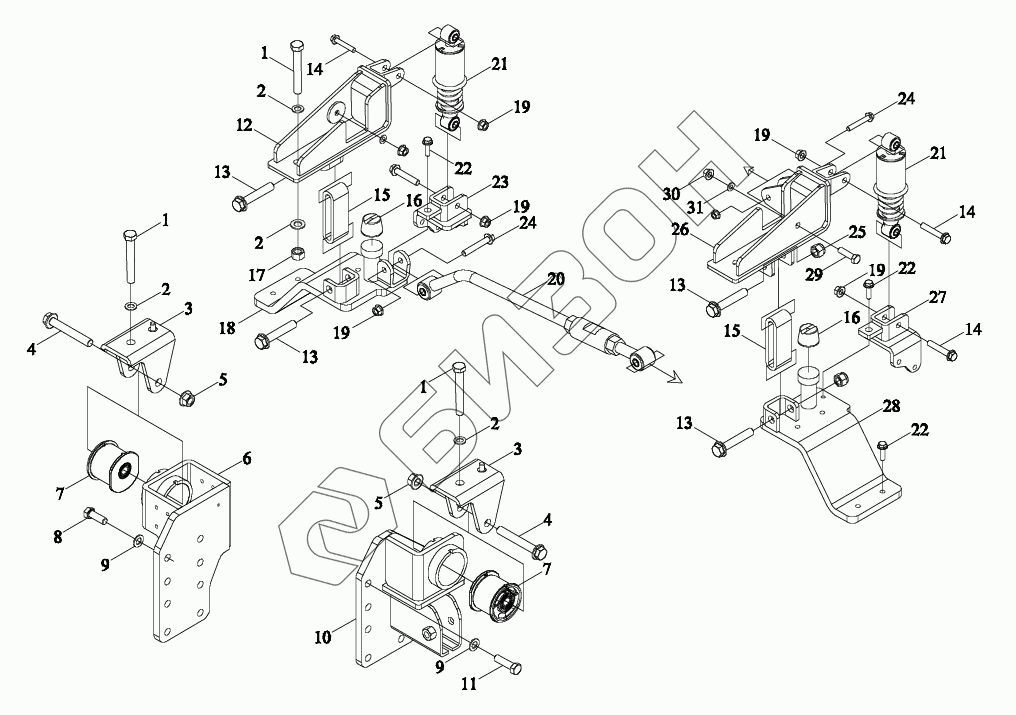

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-022K. Подвеска кабины
1
1
1
2
2
2
2
3
3
4
4
5
5
6
7
7
8
9
9
10
11
12
13
13
13
13
14
14
14
15
15
16
16
17
18
19
19
19
19
19
20
21
21
22
22
22
23
24
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| P7C45701002 | P7C45701002 | Кронштейн |
Загрузка ...
|
|
| 1 | PIS12020034 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 2 | PIS05080009 | Шайба плоская |
Загрузка ...
|
|
| 3 | P7C45701005 | Кронштейн |
Загрузка ...
|
|
| 4 | PIS12060062 | Болт с фланцем |
Загрузка ...
|
|
| 5 | PIS03060011 | Гайка с фланцем |
Загрузка ...
|
|
| 6 | P7C45701004 | Кронштейн |
Загрузка ...
|
|
| 7 | P7C45701116 | Блок буферный |
Загрузка ...
|
|
| 8 | PIS12030101 | Болт с шестигранной головкой с полной резьбой |
Загрузка ...
|
|
| 9 | PIS05080008 | Шайба плоская |
Загрузка ...
|
|
| 10 | P7C45701003 | Кронштейн |
Загрузка ...
|
|
| 11 | PIS12030039 | Болт с шестигранной головкой с полной резьбой |
Загрузка ...
|
|
| 12 | P7C45701012 | Упор |
Загрузка ...
|
|
| 13 | TP7C457010001 | Болт с фланцем |
Загрузка ...
|
|
| 14 | PIS12060060 | Болт с фланцем |
Загрузка ...
|
|
| 15 | P7C45701139 | Ручка контрольная |
Загрузка ...
|
|
| 16 | P7C45701137 | Блок предела |
Загрузка ...
|
|
| 17 | PIS03010014 | Гайка шестигранная |
Загрузка ...
|
|
| 18 | P7C45701010 | Упор |
Загрузка ...
|
|
| 19 | PIS03060008 | Гайка с фланцем |
Загрузка ...
|
|
| 20 | P7C45701014 | Тяга поперечная |
Загрузка ...
|
|
| 21 | P7C45701138 | Амортизатор |
Загрузка ...
|
|
| 22 | GBT5789-M12X40-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 23 | P7C45701008 | Кронштейн упорный |
Загрузка ...
|
|
| 24 | PIS12060061 | Болт с фланцем |
Загрузка ...
|
|
| 25 | PIS03100002 | Контргайка шестигранная тип 1 неметаллическая вставка |
Загрузка ...
|
|
| 26 | P7C45701011 | Упор |
Загрузка ...
|
|
| 27 | P7C45701007 | Кронштейн упорный |
Загрузка ...
|
|
| 28 | P7C45701009 | Упор |
Загрузка ...
|
|
| 29 | GBT5783-M14X100 | Болт с шестигранной головкой с полной резьбой |
Загрузка ...
|
|
| 30 | PIS03010017 | Гайка |
Загрузка ...
|
|
| 31 | PIS05080014 | Шайба плоская |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
