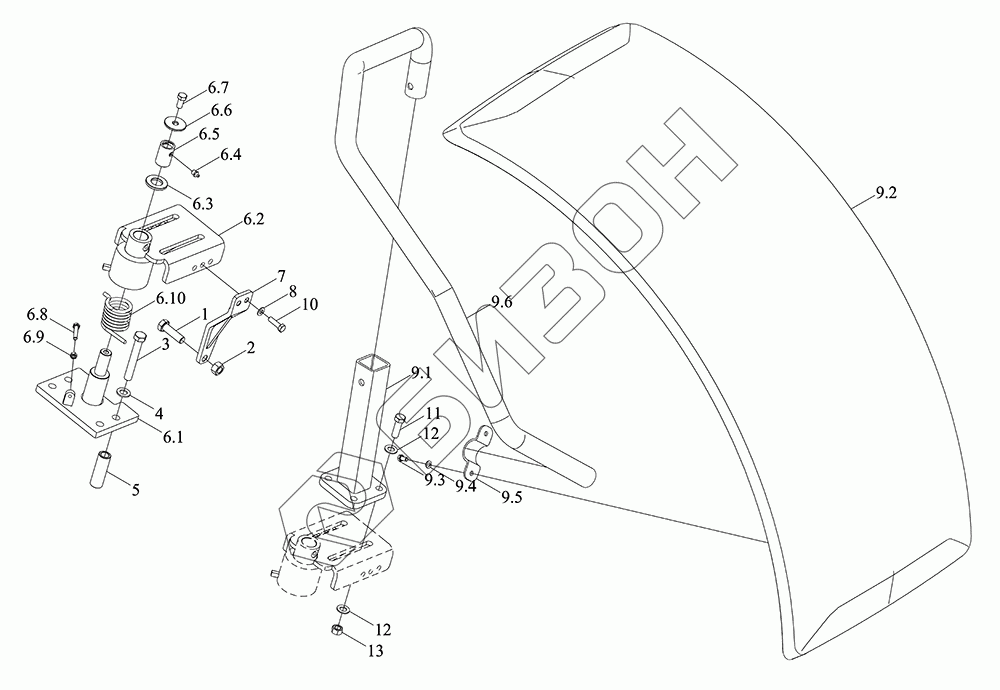

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-022K. Крыло переднего колеса (левое)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6.1
6.2
6.3
6.4
6.5
6.6
6.7
6.8
6.9
6.10
7
8
9.1
9.2
9.3
9.4
9.5
9.6
10
11
12
12
13
Позиция на иллюстрации Заводской номер детали Название детали Цена
00066390006 00066390006 Кожух переднего колеса
Загрузка ...
TP7C477020001 TP7C477020001 Брызговик левый передний в сборе
Загрузка ...
1 GBT5783-M16X55-10.9-A3L Болт с шестигранной головкой
Загрузка ...
2 GBT6170-M16-8-A3L Гайка
Загрузка ...
3 GBT5783-M16X110-8.8-A3L Болт
Загрузка ...
4 GBT97.1-16-A3L Шайба плоская
Загрузка ...
5 TP7C477020020 Втулка резиновая
Загрузка ...
6 TP7C477020003 Кронштейн
Загрузка ...
6.1 TP7C477020017 Плита монтажная
Загрузка ...
6.2 TP7C477020016 Кронштейн
Загрузка ...
6.3 TB400.475-06 Шайба
Загрузка ...
6.4 JBT7940.1-M10X1 Пресс-масленка
Загрузка ...
6.5 P5S47703112 Втулка
Загрузка ...
6.6 TB400.475-07 Шайба
Загрузка ...
6.7 GBT5783-M12X25-8.8-A3L Болт с шестигранной головкой
Загрузка ...
6.8 GBT5783-M8X45-8.8-A2L Болт с шестигранной головкой
Загрузка ...
6.9 GBT6170-M8-8-A2L Гайка
Загрузка ...
6.10 TG1254.477-03 Пружина кручения
Загрузка ...
7 TP7C477020021 Узел ограничительной пластины
Загрузка ...
8 GBT97.1-10-A3L Шайба плоская
Загрузка ...
9 TP7C477020005 Корпус крыла левого колеса в сборе
Загрузка ...
9.1 TP7C477020009 Опора крышки колеса Держатель штанги в сборе
Загрузка ...
9.2 TM6R477011200K Щиток грязевой
Загрузка ...
9.3 GBT5783-M8X16-8.8-A2L Болт с шестигранной головкой
Загрузка ...
9.4 GBT95-8-A0P Шайба плоская
Загрузка ...
9.5 TP7C477020026 Зажим
Загрузка ...
9.6 TP7C477020008 Опорная планка крышки левого колеса
Загрузка ...
10 GBT5783-M10X35-8.8-A3L Болт с шестигранной головкой
Загрузка ...
11 GBT5783-M14X45-10.9-A3L Болт с шестигранной головкой
Загрузка ...
12 GBT95-14-A0P Кольцо прокладное
Загрузка ...
13 GBT6170-M14-8-A3L Гайка шестигранная
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
