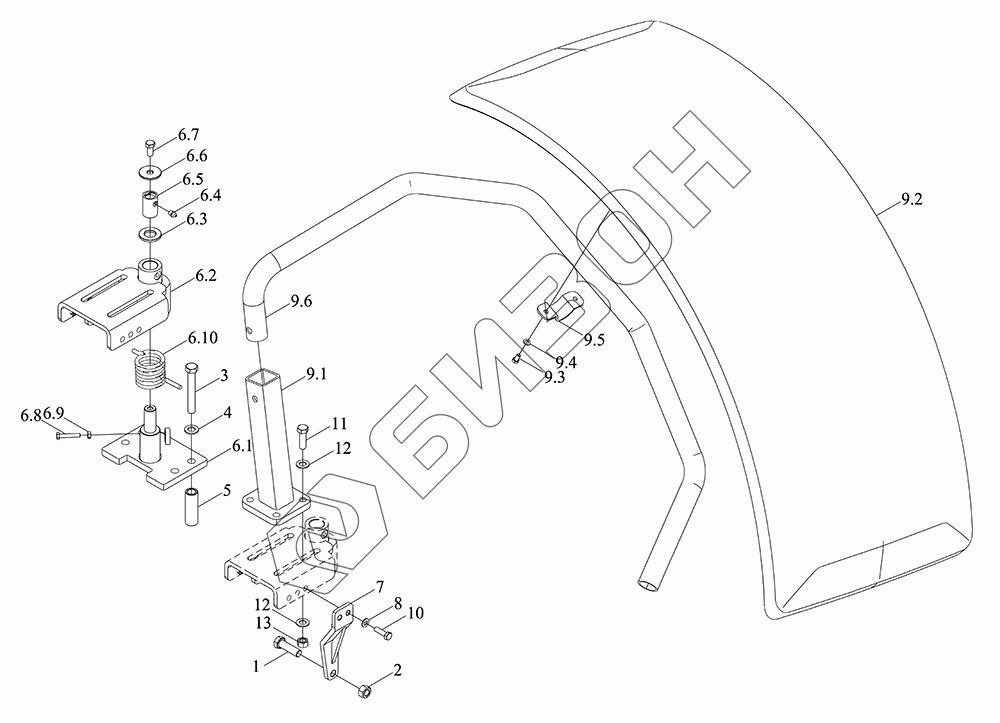

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-022K. Крыло переднего колеса (правое)
1
2
3
4
5
6.1
6.2
6.3
6.4
6.5
6.6
6.7
6.8
6.9
6.10
7
8
9.1
9.2
9.3
9.4
9.5
9.6
10
11
12
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP7C477020002 | TP7C477020002 | Брызговик правый передний в сборе |
Загрузка ...
|
|
| 1 | GBT5783-M16X55-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 2 | GBT6170-M16-8-A3L | Гайка |
Загрузка ...
|
|
| 3 | GBT5783-M16X110-8.8-A3L | Болт |
Загрузка ...
|
|
| 4 | GBT97.1-16-A3L | Шайба плоская |
Загрузка ...
|
|
| 5 | TP7C477020020 | Втулка резиновая |
Загрузка ...
|
|
| 6 | TP7C477020004 | Кронштейн |
Загрузка ...
|
|
| 6.1 | TP7C477020018 | Плита монтажная |
Загрузка ...
|
|
| 6.2 | TP7C477020014 | Кронштейн |
Загрузка ...
|
|
| 6.3 | TB400.475-06 | Шайба |
Загрузка ...
|
|
| 6.4 | JBT7940.1-M10X1 | Пресс-масленка |
Загрузка ...
|
|
| 6.5 | P5S47703112 | Втулка |
Загрузка ...
|
|
| 6.6 | TB400.475-07 | Шайба |
Загрузка ...
|
|
| 6.7 | GBT5783-M12X25-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 6.8 | GBT5783-M8X45-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 6.9 | GBT6170-M8-8-A2L | Гайка |
Загрузка ...
|
|
| 6.10 | TG1254.478-03 | Пружина кручения |
Загрузка ...
|
|
| 7 | TP7C477020060 | Узел ограничительной пластины |
Загрузка ...
|
|
| 8 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 9 | TP7C477020006 | Корпус крыла правого колеса в сборе |
Загрузка ...
|
|
| 9.1 | TP7C477020009 | Опора крышки колеса Держатель штанги в сборе |
Загрузка ...
|
|
| 9.2 | TM6R477011200K | Щиток грязевой |
Загрузка ...
|
|
| 9.3 | GBT5783-M8X16-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 9.4 | GBT95-8-A0P | Шайба плоская |
Загрузка ...
|
|
| 9.5 | TP7C477020026 | Зажим |
Загрузка ...
|
|
| 9.6 | TP7C477020027 | Опорная планка крышки правого колеса |
Загрузка ...
|
|
| 10 | GBT5783-M10X35-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 11 | GBT5783-M14X45-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 12 | GBT95-14-A0P | Кольцо прокладное |
Загрузка ...
|
|
| 13 | GBT6170-M14-8-A3L | Гайка шестигранная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
