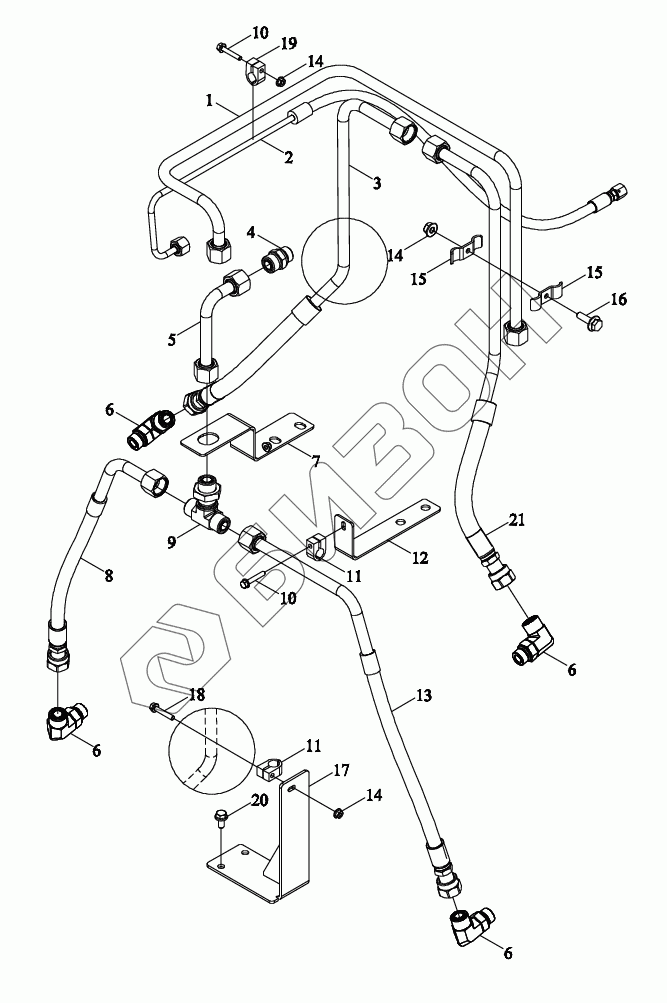

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-022K. Трубопроводы
1
2
3
4
5
6
6
6
6
7
8
9
10
10
11
11
12
13
14
14
14
15
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP7C558010001 | TP7C558010001 | Трубопровод |
Загрузка ...
|
|
| P7C55101109 | P7C55101109 | Цилиндр |
Загрузка ...
|
|
| 00066310003 | 00066310003 | Устройство подъёмное |
Загрузка ...
|
|
| 1 | TP7C558010003 | Труба откачивающая |
Загрузка ...
|
|
| 2 | TP7C558010011 | Маслопровод в сборе |
Загрузка ...
|
|
| 3 | TP7C558010006 | Труба откачивающая |
Загрузка ...
|
|
| 4 | P7P37801143 | Штуцер прямой |
Загрузка ...
|
|
| 5 | P7C55801011 | Маслопровод в сборе |
Загрузка ...
|
|
| 6 | P7P60101150 | Штуцер |
Загрузка ...
|
|
| 7 | P7C55801121 | Кронштейн |
Загрузка ...
|
|
| 8 | TP7C558010005 | Маслопровод |
Загрузка ...
|
|
| 9 | P7C55801120 | Перегородка |
Загрузка ...
|
|
| 10 | GBT5789-M6X35-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 11 | P7P59101103 | Зажим трубы одиночный |
Загрузка ...
|
|
| 12 | TP7C558011004 | Кронштейн |
Загрузка ...
|
|
| 13 | TP7C558010002 | Маслопровод |
Загрузка ...
|
|
| 14 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 15 | TP7C558011011 | Зажим трубы двойной |
Загрузка ...
|
|
| 16 | GBT5789-M6X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 17 | TP7C558010007 | Кронштейн |
Загрузка ...
|
|
| 18 | GBT5789-M6X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 19 | P5S43301111 | Зажимы для труб |
Загрузка ...
|
|
| 20 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 21 | TP7C558010004 | Труба откачивающая |
Загрузка ...
|
