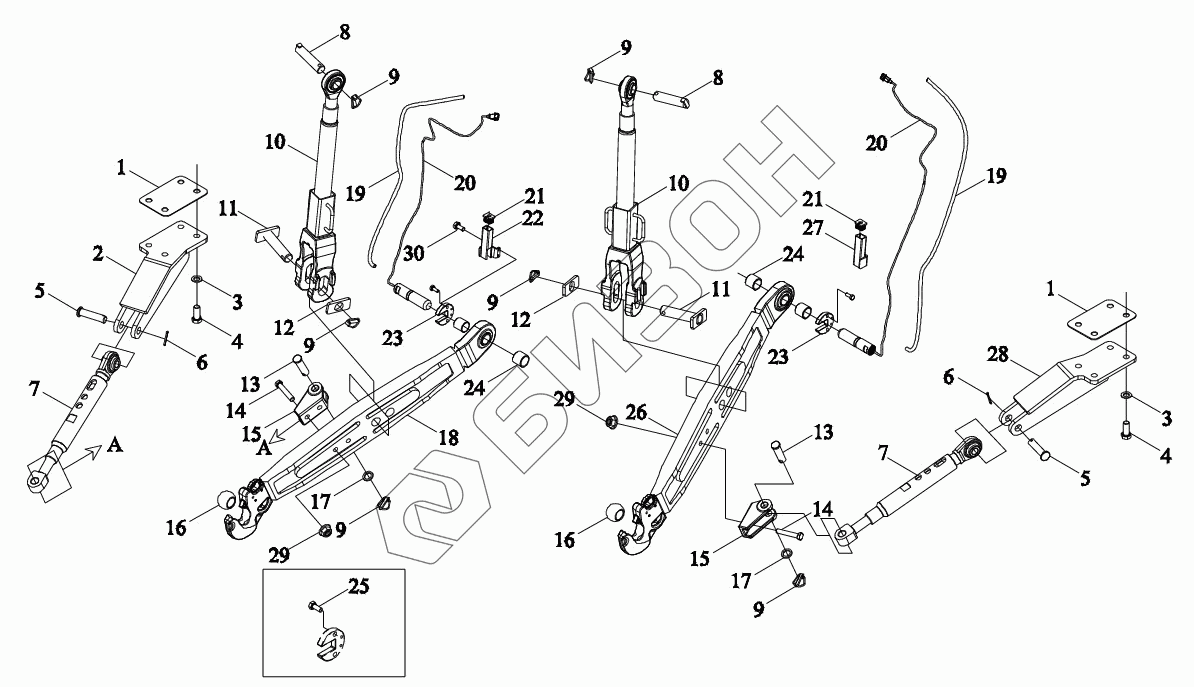

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-022K. Рычаги задней навески
1
1
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
9
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
19
19
20
20
21
21
22
23
23
24
24
25
26
27
28
29
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP7C561010001 | TP7C561010001 | Механизм подвесной |
Загрузка ...
|
|
| 1 | TP7C561011006 | Лист прокладочный |
Загрузка ...
|
|
| 2 | P7C56101002 | Основание опорное |
Загрузка ...
|
|
| 3 | GBT97.1-20-A3L | Шайба плоская |
Загрузка ...
|
|
| 4 | GBT5783-M20X50-10.9-A9L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 5 | P7C56101133 | Штырь направлюющий |
Загрузка ...
|
|
| 6 | GBT91-5X40-A3L | Шплинт |
Загрузка ...
|
|
| 7 | P7C56101004 | Рычаг ограничительный |
Загрузка ...
|
|
| 8 | P7C56101112 | Штырь направлюющий |
Загрузка ...
|
|
| 9 | P5S56101136 | Штырь запирающий |
Загрузка ...
|
|
| 10 | TP7C561020007 | Рычаг подъемный |
Загрузка ...
|
|
| 11 | TN2P561010007 | Штифт соединительный |
Загрузка ...
|
|
| 12 | TN2P561010010 | Ободок |
Загрузка ...
|
|
| 13 | P5S56102147 | Ось штыря |
Загрузка ...
|
|
| 14 | GBT5782-M16X90-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 15 | P5S56102148 | Основание опорное |
Загрузка ...
|
|
| 16 | P5S56102215 | Головка шаровая |
Загрузка ...
|
|
| 17 | P5S56101135 | Шайба |
Загрузка ...
|
|
| 18 | TP7C561020006 | Крюк для подвески |
Загрузка ...
|
|
| 19 | P7P37801157 | Оболочка |
Загрузка ...
|
|
| 20 | P7P55101117 | Датчик |
Загрузка ...
|
|
| 21 | TG1204.56E-06 | Заглушка |
Загрузка ...
|
|
| 22 | TP7C561011008 | Кожух защитный |
Загрузка ...
|
|
| 23 | P7C56101109 | Плита предельная |
Загрузка ...
|
|
| 24 | P7C56101138 | Цилиндр |
Загрузка ...
|
|
| 25 | GBT5783-M10X25-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 26 | TP7C561020005 | Тяга нижняя |
Загрузка ...
|
|
| 27 | TP7C561011007 | Кожух защитный |
Загрузка ...
|
|
| 28 | P7C56101003 | Основание опорное |
Загрузка ...
|
|
| 29 | SPL6177.1-M16-10-F3 | Гайка с фланцем |
Загрузка ...
|
|
| 30 | GBT5783-M8X16-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
