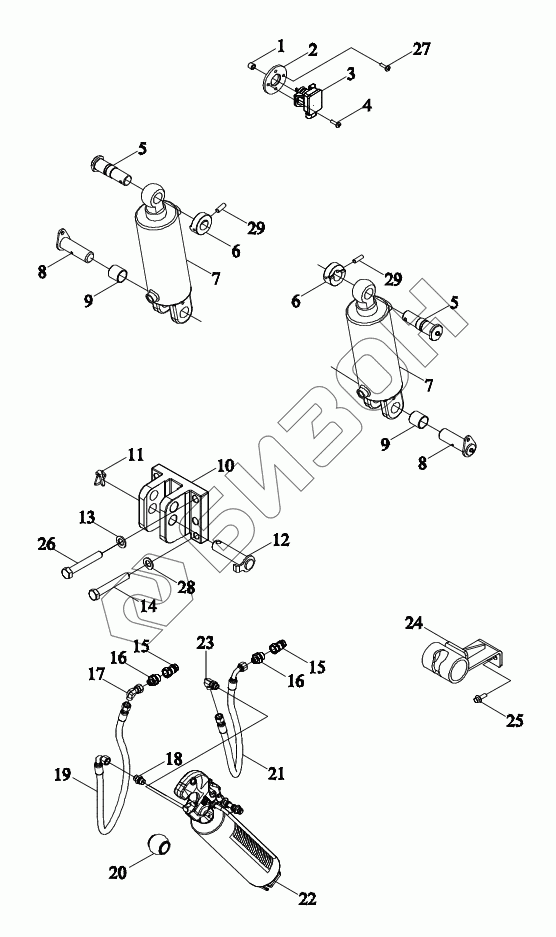

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-022K. Гидроцилиндры задней навески
1
2
3
4
5
5
6
6
7
7
8
8
9
9
10
11
12
13
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP7C561010001 | TP7C561010001 | Механизм подвесной |
Загрузка ...
|
|
| 1 | P7C56101119 | Втулка вала |
Загрузка ...
|
|
| 2 | TP7C561011005 | Основание опорное |
Загрузка ...
|
|
| 3 | P7C55101110 | Датчик |
Загрузка ...
|
|
| 4 | GBT818-M5X16-4.8-A2L | Винт |
Загрузка ...
|
|
| 5 | TP7C561011009 | Штифт фиксирующий |
Загрузка ...
|
|
| 6 | P7C56101146 | Щит |
Загрузка ...
|
|
| 7 | P7C55101109 | Цилиндр |
Загрузка ...
|
|
| 8 | P7C56101106 | Штырь направлюющий |
Загрузка ...
|
|
| 9 | P7C56101137 | Цилиндр |
Загрузка ...
|
|
| 10 | TP7C561011016 | Основание опорное |
Загрузка ...
|
|
| 11 | P5S56101136 | Штырь запирающий |
Загрузка ...
|
|
| 12 | P7C56101103 | Штырь |
Загрузка ...
|
|
| 13 | GBT97.1-20-A3L | Шайба плоская |
Загрузка ...
|
|
| 14 | GBT5783-M18X70-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 15 | P5S58301150 | Штуцер |
Загрузка ...
|
|
| 16 | P7C59101110 | Голова прямая |
Загрузка ...
|
|
| 17 | P7P60101161 | Гайка |
Загрузка ...
|
|
| 18 | TP7C601011011 | Штуцер прямой |
Загрузка ...
|
|
| 19 | TP7C561010011 | Маслопровод в сборе |
Загрузка ...
|
|
| 20 | P5S56102216 | Головка шаровая |
Загрузка ...
|
|
| 21 | TP7C561010012 | Маслопровод в сборе |
Загрузка ...
|
|
| 22 | TP7C561010008 | Тяга |
Загрузка ...
|
|
| 23 | P7P60101253 | Штуцер |
Загрузка ...
|
|
| 24 | TP7C561010010 | Основание опорное |
Загрузка ...
|
|
| 25 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 26 | GBT5785-M20X1.5X130-10.9-A3L | Болт с шестигранной головкой с мелкими зубьями |
Загрузка ...
|
|
| 27 | GBT818-M5X12-4.8-A2L | Винт |
Загрузка ...
|
|
| 28 | GBT97.1-18-A3L | Шайба плоская |
Загрузка ...
|
|
| 29 | GBT879.1-8X65 | Штырь эластичный цилиндрический |
Загрузка ...
|
