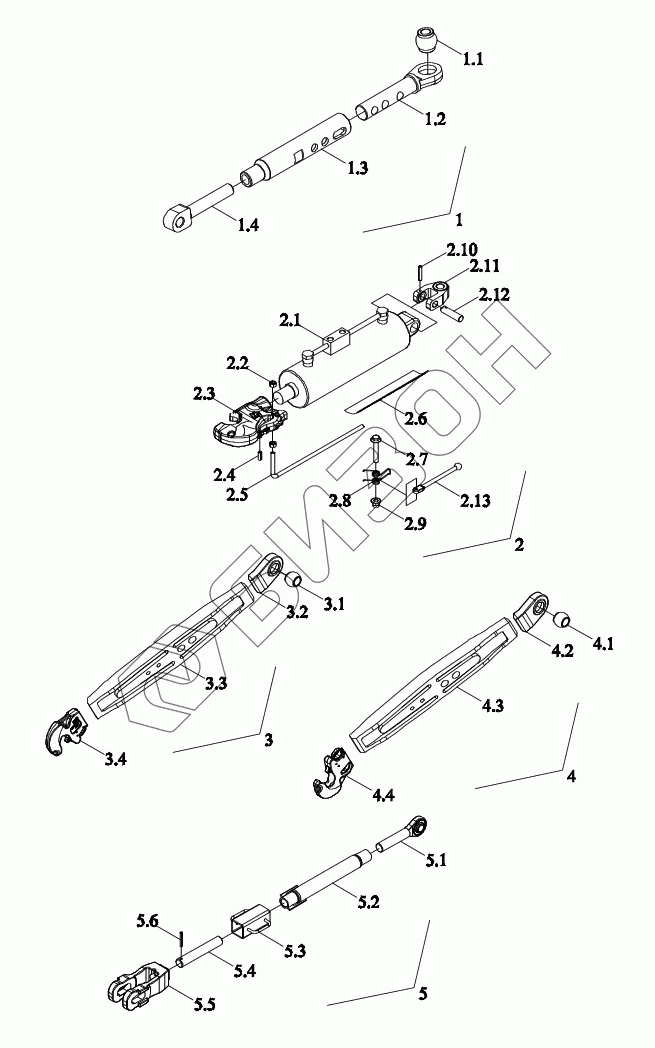

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-022K. Винт центральный задней навески
1
1.1
1.2
1.3
1.4
2
2.1
2.2
2.3
2.4
2.5
2.6
2.7
2.8
2.9
2.10
2.11
2.12
2.13
3
3.1
3.2
3.3
3.4
4
4.1
4.2
4.3
4.4
5
5.1
5.2
5.3
5.4
5.5
5.6
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP7C561010001 | TP7C561010001 | Механизм подвесной |
Загрузка ...
|
|
| 1 | P7C56101004 | Рычаг ограничительный |
Загрузка ...
|
|
| 1.1 | P7C56101135 | Штуцер |
Загрузка ...
|
|
| 1.2 | P7C56101129 | Рычаг ограничительный |
Загрузка ...
|
|
| 1.3 | P7C56101130 | Втулка регулируемая |
Загрузка ...
|
|
| 1.4 | P7C56101131 | Ручка контрольная |
Загрузка ...
|
|
| 2 | TP7C561010008 | Тяга |
Загрузка ...
|
|
| 2.1 | TP7C561010009 | Цилиндр |
Загрузка ...
|
|
| 2.2 | GBT6170-M10-8-A3L | Гайка |
Загрузка ...
|
|
| 2.3 | TP8C561011047 | Крюк для подвески |
Загрузка ...
|
|
| 2.4 | GBT879.1-8X24 | Штырь цилиндрический эластичный |
Загрузка ...
|
|
| 2.5 | TP7C561011013 | Стержень |
Загрузка ...
|
|
| 2.6 | TP7C561011019 | Маркировка |
Загрузка ...
|
|
| 2.7 | GBT5789-M12X70-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 2.8 | TR2P561010035 | Пружина кручения |
Загрузка ...
|
|
| 2.9 | GBT6183.1-M12-10-A3L | Контргайки с шестигранным фланцем и неметаллическими вставками |
Загрузка ...
|
|
| 2.10 | GBT879.1-8X45 | Штырь эластичный цилиндрический |
Загрузка ...
|
|
| 2.11 | TR2P561010045 | Вилка соединительная |
Загрузка ...
|
|
| 2.12 | TR2P561010046 | Ось штыря |
Загрузка ...
|
|
| 2.13 | TR2P561010034 | Проушина |
Загрузка ...
|
|
| 3 | TP7C561020005 | Тяга нижняя |
Загрузка ...
|
|
| 3.1 | P7C56101136 | Деталь переходная |
Загрузка ...
|
|
| 3.2 | P5S56102181 | Тело соединения |
Загрузка ...
|
|
| 3.3 | TP7C561021001 | Штанга соединительная |
Загрузка ...
|
|
| 3.4 | P7C56101114 | Крюк для подвески |
Загрузка ...
|
|
| 4 | TP7C561020006 | Крюк для подвески |
Загрузка ...
|
|
| 4.1 | P7C56101136 | Деталь переходная |
Загрузка ...
|
|
| 4.2 | P5S56102181 | Тело соединения |
Загрузка ...
|
|
| 4.3 | TP7C561021001 | Штанга соединительная |
Загрузка ...
|
|
| 4.4 | P7C56101114 | Крюк для подвески |
Загрузка ...
|
|
| 5 | TP7C561020007 | Рычаг подъемный |
Загрузка ...
|
|
| 5.1 | TP7C561020002 | Стержень винта |
Загрузка ...
|
|
| 5.2 | TN2P561010005 | Втулка регулируемая |
Загрузка ...
|
|
| 5.3 | TG1204.56F.4.3 | Крышка |
Загрузка ...
|
|
| 5.4 | TG4S561040005 | Стержень |
Загрузка ...
|
|
| 5.5 | TN2P561010025 | Вилка |
Загрузка ...
|
|
| 5.6 | GBT879.1-10X70 | Штырь эластичный цилиндрический |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
