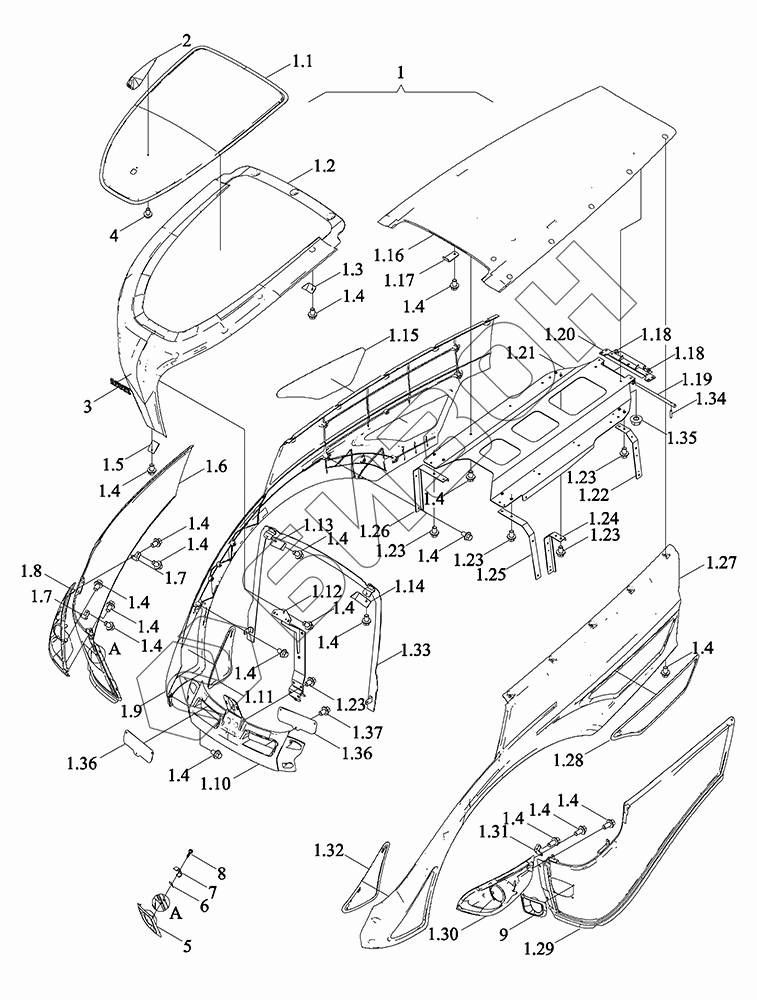

Графический каталог запасных частей к технике: LOVOL TP8C1A3404-001. Капот

Тип техники

Марка

Модель

Схема

1.1

1.2

1.3

1.4

1.5

1.6

1.7

1.8

1.9

1.10

1.11

1.12

1.13

1.14

1.15

1.16

1.17

1.18

1.19

1.20

1.21

1.22

1.23

1.24

1.25

1.26

1.27

1.28

1.29

1.30

1.31

1.32

1.33

1.34

1.35

1.36

1.37

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TP8C471000086	TP8C471000086	Капот в сборе	Загрузка ...
TP8C471000000	TP8C471000000	Корпус капота в сборе Сборка	Загрузка ...
1	TP8C471000005	Капот	Загрузка ...
1.1	TP8C471000059	Сетка	Загрузка ...
1.2	TP8C471000055	Накладка	Загрузка ...
1.3	TP8C471000096	Кронштейн крепления верхней сетчатой панели 2	Загрузка ...
1.4	GBT16674.1-M8X12-8.8-A2L	Болт с фланцем	Загрузка ...
1.5	TP8C471000097	Кронштейн крепления верхней сетчатой панели 3	Загрузка ...
1.6	TP8C471000088	Плита	Загрузка ...
1.7	TP8C471000079	Кронштейн лампы правая часть	Загрузка ...
1.8	TP8C471000085	Свет рабочий правой панели обшивки	Загрузка ...
1.9	TP8C471000058	Панель отделки правой стороны капота	Загрузка ...
1.10	TP8C471000069	Панель передней отделки капота	Загрузка ...
1.11	TP8C471000065	Панель капота сетчатая правая нижняя	Загрузка ...
1.12	TP8C471000009	Кронштейны крепления фар	Загрузка ...
1.13	TP8C471000099	Кронштейн крепления верхней сетчатой панели 4	Загрузка ...
1.14	TP8C471000101	Кронштейн крепления верхней сетчатой панели 5	Загрузка ...
1.15	TP8C471000066	Панель правой стороны капота задняя сетчатая	Загрузка ...
1.16	TP8C471000056	Крышка капота задняя	Загрузка ...
1.17	TP8C471000095	Кронштейн крепления верхней сетчатой панели 1	Загрузка ...
1.18	P7P47201147	Втулка вала	Загрузка ...
1.19	P7P47201138	Болт полый	Загрузка ...
1.20	P7P47201016	Петля капота	Загрузка ...
1.21	TP8C471000070	Сварка усиливающих пластин капота	Загрузка ...
1.22	TP8C471000076	Усиление задней стенки левой боковой панели капота	Загрузка ...
1.23	GBT16674.1-M8X16-8.8-A2L	Болт шестигранный фланцевый	Загрузка ...
1.24	TP8C471000077	Усиление задней части правой боковой панели капота	Загрузка ...
1.25	TP8C471000074	Усиление переднее на левой боковой панели капота	Загрузка ...
1.26	TP8C471000075	Усиление передней части правой панели капота	Загрузка ...
1.27	TP8C471000057	Панель отделки левой стороны капота	Загрузка ...
1.28	TP8C471000063	Панель задняя сетчатая на левой стороне	Загрузка ...
1.29	TP8C471000087	Сетка	Загрузка ...
1.30	TP8C471000084	Панель левая декоративная рабочего освещения	Загрузка ...
1.31	TP8C471000078	Кронштейн лампы левая часть	Загрузка ...
1.32	TP8C471000062	Панель нижняя сетчатая на левой стороне	Загрузка ...
1.33	TP8C475000001	Пластинка уплотняющая	Загрузка ...
1.34	PIS14040005	Шип стержневой	Загрузка ...
1.35	GBT6177.1-M10-8-A3L	Гайка с фланцем	Загрузка ...
1.36	TP8C471000060	Сетка	Загрузка ...
1.37	GBT16674.1-M6X12-8.8-A2L	Болт с фланцем	Загрузка ...
2	TP8C471000051	Плавник акулы	Загрузка ...
3	TP8C471000052	Логотип LOVOL	Загрузка ...
4	GBT16674.1-M6X12-8.8-A2L	Болт с фланцем	Загрузка ...
5	TP8C471000068	Накладка правая дальнего и ближнего света	Загрузка ...
6	Q39306	Гайка	Загрузка ...
7	TP8C471000094	Пластина крепежная для планок ближнего и дальнего света	Загрузка ...
8	GBT9074.18-ST4.8X13-C-Z-S2-L	Ввёртыш конический	Загрузка ...
9	TP8C471000067	Накладка левая дальнего и ближнего света	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
