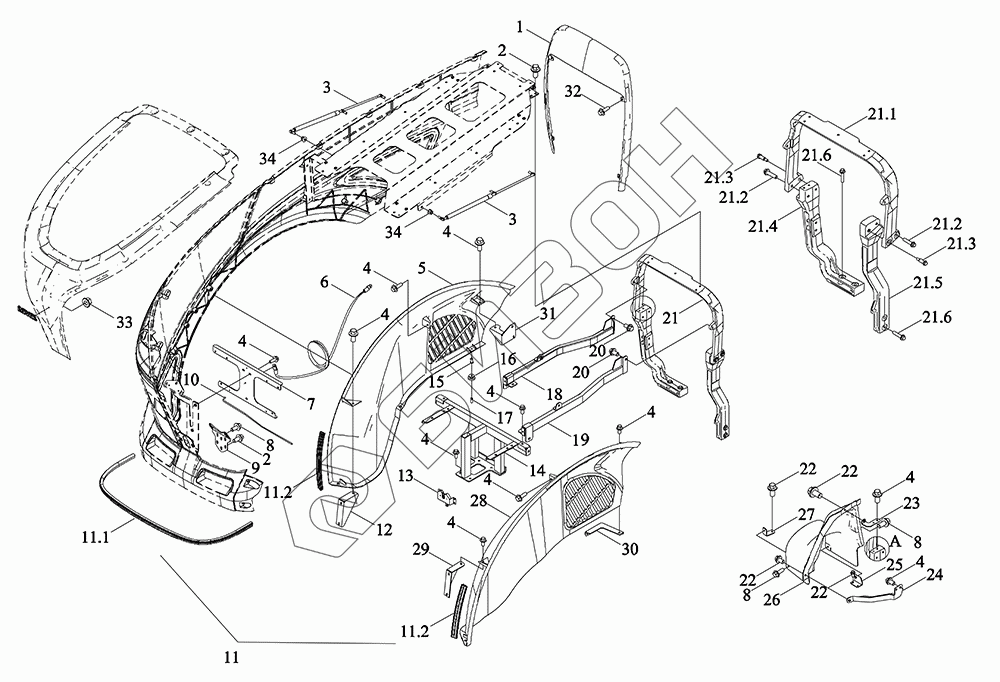

Графический каталог запасных частей к технике: LOVOL TP8C1A3404-001. Капот 1
1
2
2
3
3
4
4
4
4
4
4
4
4
4
4
4
5
6
7
8
8
8
9
10
11
11.1
11.2
11.2
12
13
14
15
16
17
18
19
20
20
21
21.1
21.2
21.2
21.3
21.3
21.4
21.5
21.6
21.6
22
22
22
22
23
24
25
26
27
28
29
30
31
32
33
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP8C471000000 | TP8C471000000 | Корпус капота в сборе Сборка |
Загрузка ...
|
|
| 1 | TP8C471000004 | Панель декоративная |
Загрузка ...
|
|
| 2 | GBT16674.1-M8X20-8.8-A2L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 3 | TP8C471000042 | Пружина |
Загрузка ...
|
|
| 4 | GBT16674.1-M8X16-8.8-A2L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 5 | TP8C471000002 | Лист правосторонний капота машины |
Загрузка ...
|
|
| 6 | TP7C471010281 | Верёвка вытяжная |
Загрузка ...
|
|
| 7 | TP8C471000013 | Кронштейн фонаря |
Загрузка ...
|
|
| 8 | GBT16674.1-M6X16-8.8-A2L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 9 | P7P47301007 | Кронштейн |
Загрузка ...
|
|
| 10 | TP8C471000053 | Тяга |
Загрузка ...
|
|
| 11 | TP8C475000000 | Уплотнение капота машины |
Загрузка ...
|
|
| 11.1 | TP8C475000007 | Уплотнение передней нижней части капота |
Загрузка ...
|
|
| 11.2 | TP8C475000008 | Полоса уплотнительная |
Загрузка ...
|
|
| 12 | TP8C471000045 | Кронштейн |
Загрузка ...
|
|
| 13 | P5S47301012 | Замок капота |
Загрузка ...
|
|
| 14 | TP8C471000024 | Кронштейн переднего крепления газовой пружины |
Загрузка ...
|
|
| 15 | P7P47101238 | Штифт боковой пластины |
Загрузка ...
|
|
| 16 | P7P47101239 | Подушка |
Загрузка ...
|
|
| 17 | P7P47101240 | Штифт резьбовой |
Загрузка ...
|
|
| 18 | TP8C471000032 | Кронштейн крепления левой газовой пружины |
Загрузка ...
|
|
| 19 | TP8C471000039 | Кронштейн правой опоры газовой пружины |
Загрузка ...
|
|
| 20 | GBT16674.1-M10X16-8.8-A3L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 21 | TP8C471000006 | Рама портальная |
Загрузка ...
|
|
| 21.1 | P7C47101102 | Рама портальная |
Загрузка ...
|
|
| 21.2 | GBT16674.1-M10X45-10.9-A3L | Болт |
Загрузка ...
|
|
| 21.3 | P7P47101285 | Болт |
Загрузка ...
|
|
| 21.4 | TP8C471000008 | Опора правая боковая |
Загрузка ...
|
|
| 21.5 | TP8C471000007 | Опора левая боковая |
Загрузка ...
|
|
| 21.6 | GBT16674.1-M12X55-10.9-A3L | Болт |
Загрузка ...
|
|
| 22 | GBT16674.1-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 23 | TP8C471000048 | Кронштейн крепления кожуха выхлопной трубы 2 |
Загрузка ...
|
|
| 24 | TP8C471000047 | Кронштейн крепления кожуха выхлопной трубы 1 |
Загрузка ...
|
|
| 25 | TP8C471000021 | Кронштейн крепления кожуха выхлопной трубы |
Загрузка ...
|
|
| 26 | TP8C471000003 | Кожух защитный выхлопной трубы |
Загрузка ...
|
|
| 27 | TP8C471000049 | Кронштейн крепления кожуха выхлопной трубы 3 |
Загрузка ...
|
|
| 28 | TP8C471000001 | Лист левосторонний капота машины |
Загрузка ...
|
|
| 29 | TP8C471000043 | Кронштейн передний левой боковой панели |
Загрузка ...
|
|
| 30 | TP8C471000044 | Кронштейн задний левой боковой панели |
Загрузка ...
|
|
| 31 | TP8C471000046 | Кронштейн задней правой боковой панели |
Загрузка ...
|
|
| 32 | GBT16674.1-M8X40-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 33 | GBT6177.1-M5-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 34 | GBT6183.1-M10-10-A3L | Контргайки с шестигранным фланцем и неметаллическими вставками |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
