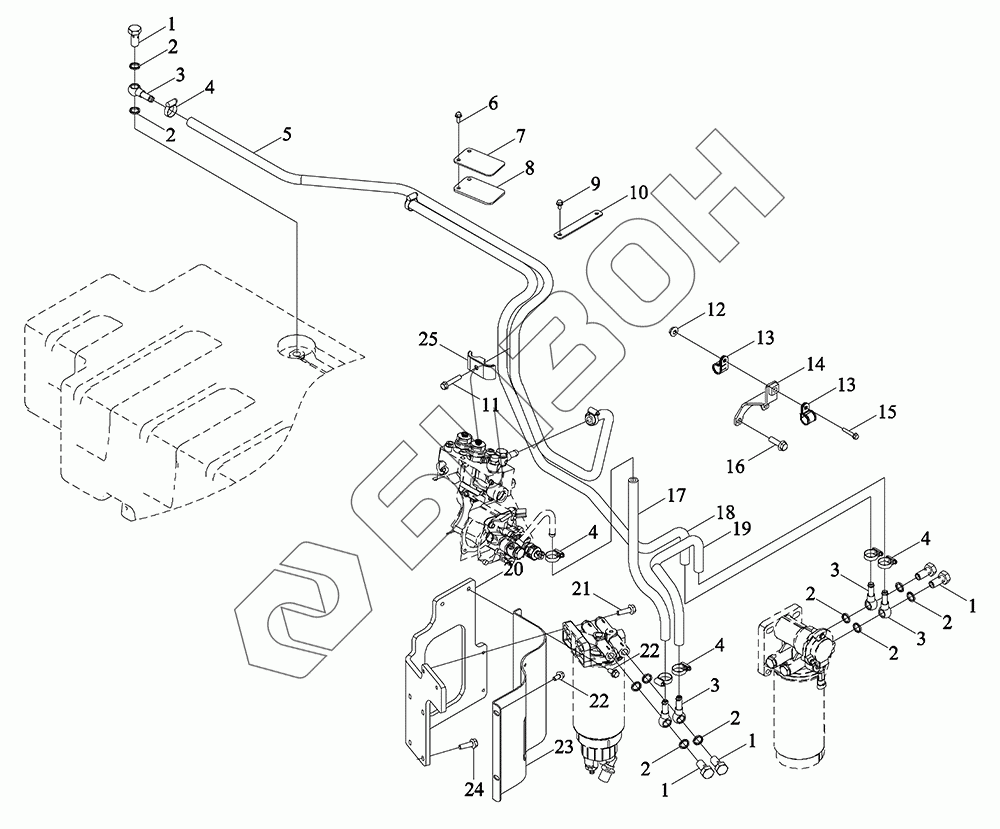

Графический каталог запасных частей к технике: LOVOL TP8C1A3404-001. Система подачи топлива
1
1
1
1
2
2
2
2
2
2
2
3
3
3
3
4
4
4
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP8C501020001 | TP8C501020001 | Маслопровод |
Загрузка ...
|
|
| 1 | FT650.40.112 | Болт полый |
Загрузка ...
|
|
| 2 | PIS05110006 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 3 | TD2C504010003 | Штуцер |
Загрузка ...
|
|
| 4 | PIS19010003 | Хомут |
Загрузка ...
|
|
| 5 | TP8C501021017 | Топливопровод |
Загрузка ...
|
|
| 6 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 7 | TP8C501011017 | Плита редельная |
Загрузка ...
|
|
| 8 | TP8C501021031 | Прокладка резиновая |
Загрузка ...
|
|
| 9 | GBT5789-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 10 | TP8C501011016 | Плита редельная |
Загрузка ...
|
|
| 11 | GBT5789-M8X45-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 12 | GBT6177.1-M6-10-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 13 | P5S58101111 | Зажимы для труб |
Загрузка ...
|
|
| 14 | TP8C501011005 | Кронштейна сварной |
Загрузка ...
|
|
| 15 | GBT5789-M6X35-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 16 | PIS12060003 | Болты с шестигранной поверхностью фланца M10x35-8.8-A3L |
Загрузка ...
|
|
| 17 | TP8C501011009 | Топливопровод |
Загрузка ...
|
|
| 18 | TP8C501021016 | Топливопровод |
Загрузка ...
|
|
| 19 | TP8C501011008 | Топливопровод |
Загрузка ...
|
|
| 20 | TP8C501011042 | Кронштейн |
Загрузка ...
|
|
| 21 | GBT5789-M10X30-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 22 | GBT5789-M8X16-10.9-A2L | Болт с фланцем |
Загрузка ...
|
|
| 23 | TP8C501011043 | Обтекатель дизельного фильтра |
Загрузка ...
|
|
| 24 | GBT5789-M10X25-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 25 | BZF0031-210 | Трубный зажим малый двойной для шланга 20-22 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
