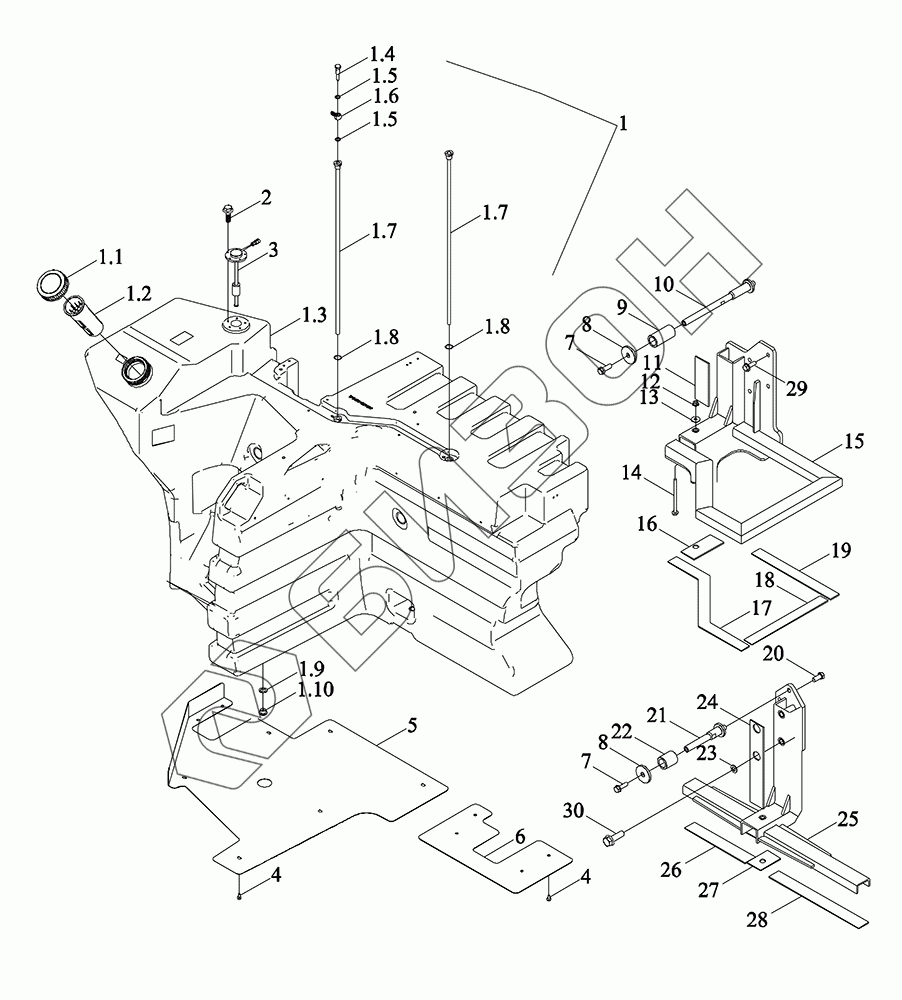

Графический каталог запасных частей к технике: LOVOL TP8C1A3404-001. Система подачи топлива
1
1.1
1.2
1.3
1.4
1.5
1.5
1.6
1.7
1.7
1.8
1.8
1.9
1.10
2
3
4
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP8C501020002 | TP8C501020002 | Бак топливный с кронштейном в сборе |
Загрузка ...
|
|
| 1 | TP8C501021002 | Бак топливный в сборе |
Загрузка ...
|
|
| 1.1 | TP8C501021020 | Крышка топливного бака |
Загрузка ...
|
|
| 1.2 | TP8C501021021 | Сетка фильтровальная |
Загрузка ...
|
|
| 1.3 | TP8C501021003 | Корпус топливного бака |
Загрузка ...
|
|
| 1.4 | P7P50101312 | Болт полый |
Загрузка ...
|
|
| 1.5 | PIS05110006 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 1.6 | TM5X503140006 | Соединение |
Загрузка ...
|
|
| 1.7 | TP8C501021028 | Труба масляная |
Загрузка ...
|
|
| 1.8 | TR3S501020035 | Кольцо уплотнительное |
Загрузка ...
|
|
| 1.9 | TP8C501021029 | Прокладка уплотнения |
Загрузка ...
|
|
| 1.10 | TP8C501021030 | Пробка для слива масла |
Загрузка ...
|
|
| 2 | GBT5789-M5X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 3 | TP8C482010050 | Датчик |
Загрузка ...
|
|
| 4 | GBT5789-M8X16-10.9-A2L | Болт с фланцем |
Загрузка ...
|
|
| 5 | TP8C501021009 | Планка защитная |
Загрузка ...
|
|
| 6 | TP8C501021010 | Планка защитная |
Загрузка ...
|
|
| 7 | GBT5789-M16X50-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 8 | TP8C501011040 | Плита нажимная |
Загрузка ...
|
|
| 9 | TP8C501011041 | Колодки |
Загрузка ...
|
|
| 10 | TP8C501011036 | Рычаг топливного бака |
Загрузка ...
|
|
| 11 | TP8C501011045 | Прокладка резиновая |
Загрузка ...
|
|
| 12 | GBT6177.1-M12-10-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 13 | GBT96.1-12-A0P | Шайба большая |
Загрузка ...
|
|
| 14 | P7P50101117 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 15 | TP8C501011029 | Кронштейн топливного бака |
Загрузка ...
|
|
| 16 | TP8C501011034 | Прокладка резиновая |
Загрузка ...
|
|
| 17 | TP8C501021026 | Прокладка резиновая |
Загрузка ...
|
|
| 18 | TP8C501021027 | Прокладка резиновая |
Загрузка ...
|
|
| 19 | TP8C501021025 | Прокладка резиновая |
Загрузка ...
|
|
| 20 | GBT5783-M18X40-10.9-A3L | Болт |
Загрузка ...
|
|
| 21 | TP8C501011035 | Рычаг топливного бака |
Загрузка ...
|
|
| 22 | TP8C501011037 | Колодки |
Загрузка ...
|
|
| 23 | PIS05080008 | Шайба плоская |
Загрузка ...
|
|
| 24 | TP8C501011046 | Прокладка резиновая |
Загрузка ...
|
|
| 25 | TP8C501021011 | Кронштейн топливного бака |
Загрузка ...
|
|
| 26 | TP8C501021018 | Прокладка резиновая |
Загрузка ...
|
|
| 27 | TP8C501011026 | Прокладка резиновая |
Загрузка ...
|
|
| 28 | TP8C501021019 | Прокладка резиновая |
Загрузка ...
|
|
| 29 | GBT5789-M16X45-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 30 | PIS12020044 | Болты с шестигранной головкой M18X110-10.9-A9L |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
