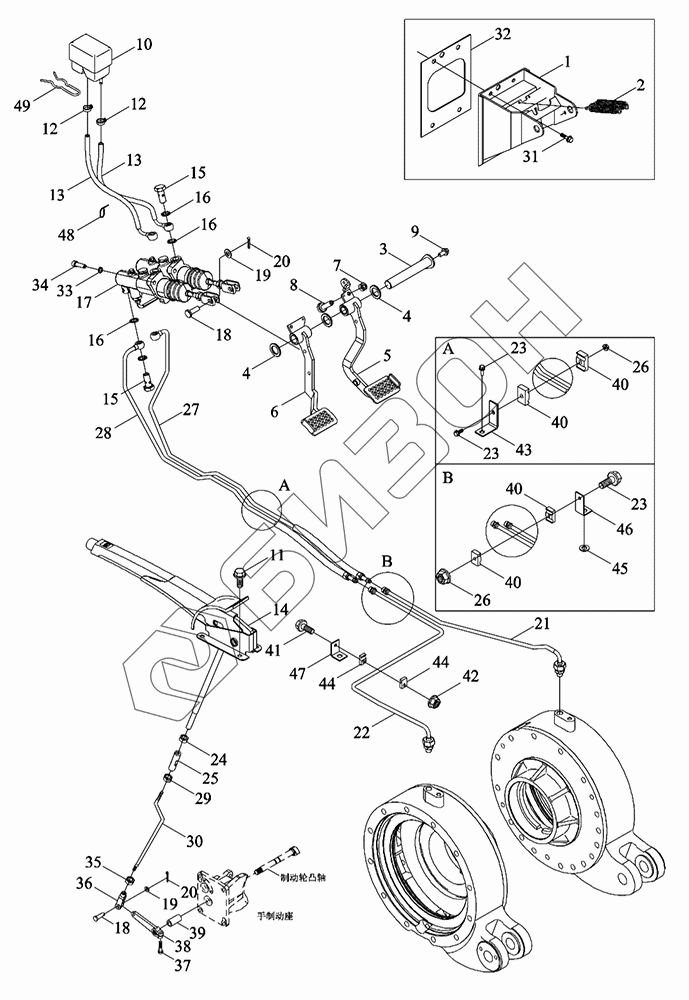

Графический каталог запасных частей к технике: LOVOL TR1SA1504-005K. Механизм управления тормозом 1
1
2
3
4
4
5
6
7
8
9
10
11
12
12
13
13
14
15
15
16
16
16
17
18
18
18
18
19
20
21
22
23
23
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
40
40
41
42
43
44
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TR1S433010000K | TR1S433010000K | Механизм управления тормозом в сборе |
Загрузка ...
|
|
| 1 | TG4S433020017 | Кронштейн |
Загрузка ...
|
|
| 2 | TD800.43-01 | Пружина |
Загрузка ...
|
|
| 3 | TG4S433020032 | Вал упорный |
Загрузка ...
|
|
| 4 | TL02433060005 | Прокладка |
Загрузка ...
|
|
| 5 | TR1S433010001K | Подножка |
Загрузка ...
|
|
| 6 | TG4S433020001 | Подножка |
Загрузка ...
|
|
| 7 | GBT6170-M10-8-A3L | Гайка |
Загрузка ...
|
|
| 8 | FT800.43.103 | Винт |
Загрузка ...
|
|
| 9 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 10 | BZF0107-002 | Масленка |
Загрузка ...
|
|
| 11 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 12 | Q673B115 | Обруч стальной ленты эластичный |
Загрузка ...
|
|
| 13 | TG4S433020015 | Маслопровод |
Загрузка ...
|
|
| 14 | TS17433040006 | Ручка |
Загрузка ...
|
|
| 15 | FT65.50.106 | Болт полый |
Загрузка ...
|
|
| 16 | JBT982-14 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 17 | TG4S433020019 | Насос тормозной |
Загрузка ...
|
|
| 18 | GBT882-B10X30-A3L | Ось |
Загрузка ...
|
|
| 19 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 20 | GBT91-3.2X32-A3L | Шплинт |
Загрузка ...
|
|
| 21 | TR1S433020014Ka | Маслопровод |
Загрузка ...
|
|
| 22 | TR1S433020013Ka | Маслопровод |
Загрузка ...
|
|
| 23 | GBT5789-M8X40-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 24 | GBT6171-M14X1.5-8-A3L | Гайка |
Загрузка ...
|
|
| 25 | TA820.212-03 | Втулка |
Загрузка ...
|
|
| 26 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 27 | TR2S433020009a | Маслопровод |
Загрузка ...
|
|
| 28 | TR2S433020012a | Маслопровод |
Загрузка ...
|
|
| 29 | GBT6171-M14X1.5-LH-8-A3L | Гайка |
Загрузка ...
|
|
| 30 | TS17433040005 | Тяга |
Загрузка ...
|
|
| 31 | GBT5789-M10X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 32 | TG4S433020009 | Прокладки резиновые |
Загрузка ...
|
|
| 33 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 34 | GBT70.1-M8X30-8.8-A2L | Винт с цилиндрической головкой и внутренним шестигранником |
Загрузка ...
|
|
| 35 | GBT6171-M10X1-8-A2L | Гайка |
Загрузка ...
|
|
| 36 | FT800.21.240 | Вилка передняя |
Загрузка ...
|
|
| 37 | GBT5783-M10X25-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 38 | TG1204.435-06 | Рычаг качающийся |
Загрузка ...
|
|
| 39 | TS17433020016 | Втулка |
Загрузка ...
|
|
| 40 | BZF0031-101 | Зажим трубный |
Загрузка ...
|
|
| 41 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 42 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 43 | TR2S433020015 | Сварка кронштейна масляной трубы |
Загрузка ...
|
|
| 44 | BZF0031-301 | Зажим трубный |
Загрузка ...
|
|
| 45 | GBT97.1-14-A3L | Шайба плоская |
Загрузка ...
|
|
| 46 | TR2S433020014 | Кронштейн |
Загрузка ...
|
|
| 47 | TR2S433010005 | Пластина крепёжная |
Загрузка ...
|
|
| 48 | 3203505D9-L | Держатель |
Загрузка ...
|
|
| 49 | TG1204.433-04 | Кольцо стопорное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
