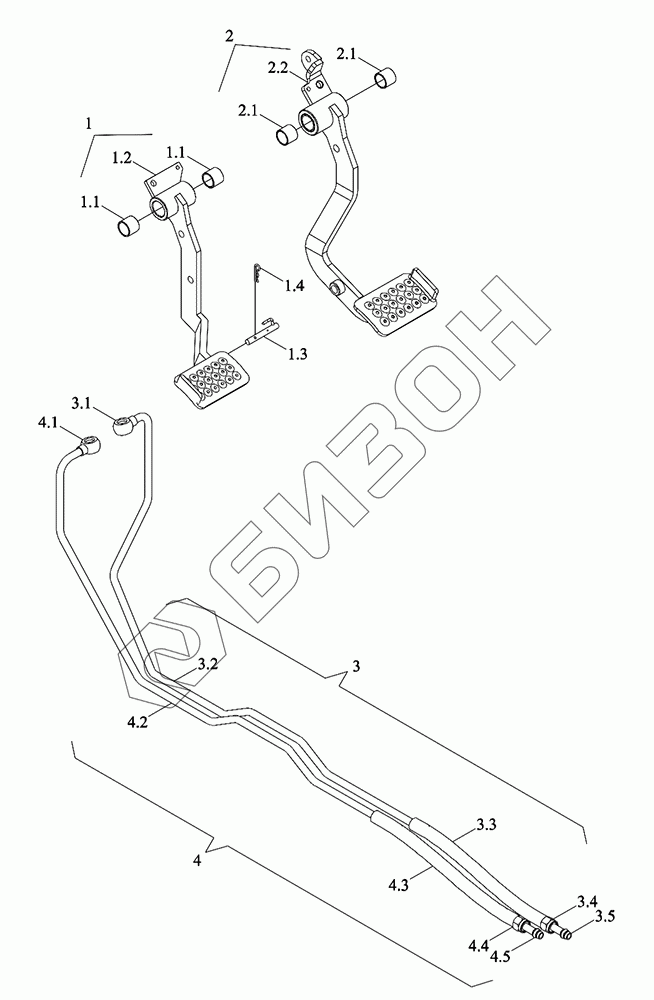

Графический каталог запасных частей к технике: LOVOL TR1SA1504-005K. Механизм управления тормозом 2
1
1.1
1.1
1.2
1.3
1.4
2
2.1
2.1
2.2
3
3.1
3.2
3.3
3.4
3.5
4
4.1
4.2
4.3
4.4
4.5
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TR1S433010000K | TR1S433010000K | Механизм управления тормозом в сборе |
Загрузка ...
|
|
| 1 | TG4S433020001 | Подножка |
Загрузка ...
|
|
| 1.1 | TD2C212010022 | Втулка |
Загрузка ...
|
|
| 1.2 | TG4S433020002 | Подножка |
Загрузка ...
|
|
| 1.3 | TG4S433020023 | Взаимный запирающий штырь |
Загрузка ...
|
|
| 1.4 | GBT91-3.2X22-A3L | Шплинт |
Загрузка ...
|
|
| 2 | TR1S433010001K | Подножка |
Загрузка ...
|
|
| 2.1 | TD2C212010022 | Втулка |
Загрузка ...
|
|
| 2.2 | TR1S433010002K | Подножка |
Загрузка ...
|
|
| 3 | TR2S433020009a | Маслопровод |
Загрузка ...
|
|
| 3.1 | GBT3747-L10-O | Трубка соединительная |
Загрузка ...
|
|
| 3.2 | TR2S433020010a | Втулка |
Загрузка ...
|
|
| 3.3 | TR2S433020011 | Шланг резиновый |
Загрузка ...
|
|
| 3.4 | GBT3747-L10-O | Болт |
Загрузка ...
|
|
| 3.5 | TD1C433030025K | Штуцер соединительный |
Загрузка ...
|
|
| 4 | TR2S433020012a | Маслопровод |
Загрузка ...
|
|
| 4.1 | GBT3747-L10-O | Трубка соединительная |
Загрузка ...
|
|
| 4.2 | TR2S433020011 | Шланг резиновый |
Загрузка ...
|
|
| 4.3 | TR2S433020013a | Маслопровод |
Загрузка ...
|
|
| 4.4 | GBT3747-L10-O | Болт |
Загрузка ...
|
|
| 4.5 | TD1C433030025K | Штуцер соединительный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
