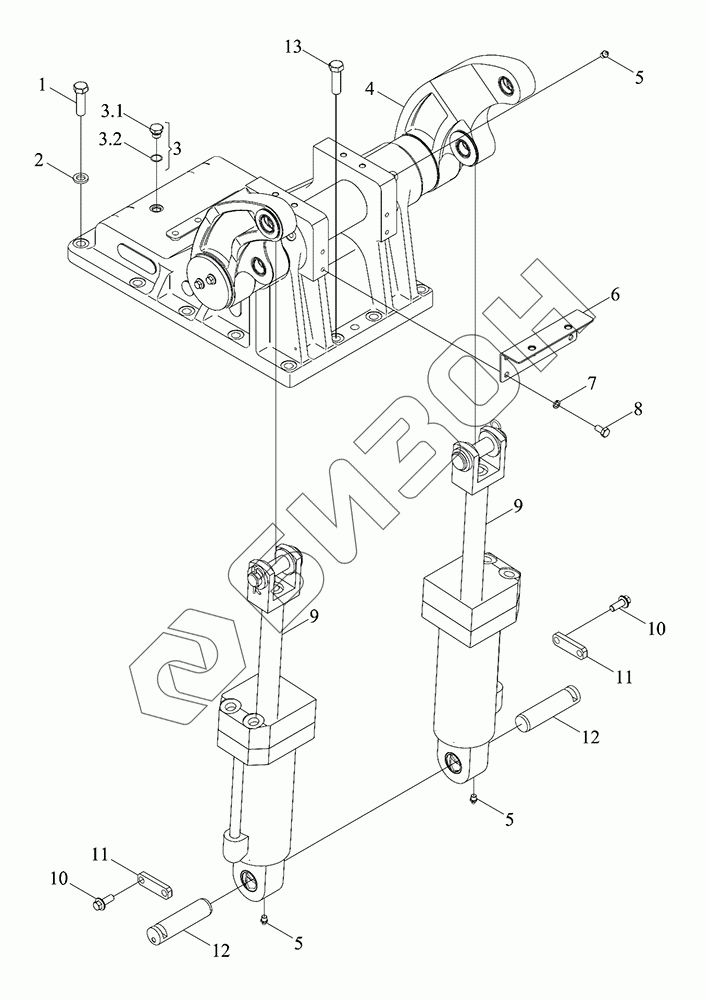

Графический каталог запасных частей к технике: LOVOL TR1SA1504-005K. Подъёмное устройство 1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3.1
3.2
4
5
5
5
6
7
8
9
9
10
10
11
11
12
12
13
Позиция на иллюстрации Заводской номер детали Название детали Цена
TS17551010000 TS17551010000 Устройство подъёмное в сборе
Загрузка ...
1 GBT5783-M16X55-10.9-A3L Болт с шестигранной головкой
Загрузка ...
2 TB604.312-04 Шайба
Загрузка ...
3 TS08581020021 Ввёртыш
Загрузка ...
3.1 FT65.50.226 Пробка для слива масла
Загрузка ...
3.2 TS09580010005 Кольцо в форме О
Загрузка ...
4 TS17551010001 Подъёмное устройство
Загрузка ...
5 JBT7940.1-M10X1 Пресс-масленка
Загрузка ...
6 TG1204.551E.6 Гнездо монтажное
Загрузка ...
7 GBT93-10-A3L Гровер
Загрузка ...
8 GBT5783-M10X20-8.8-A3L Болт с шестигранной головкой
Загрузка ...
9 TS17551010002 Цилиндр
Загрузка ...
10 GBT16674.1-M12X30-8.8-A3L Болт с фланцем
Загрузка ...
11 TG1204.551-03 Пластина замочная
Загрузка ...
12 TG1204.551-02 Ось
Загрузка ...
13 GBT5783-M16X65-10.9-A3L Болт с шестигранной головкой
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
