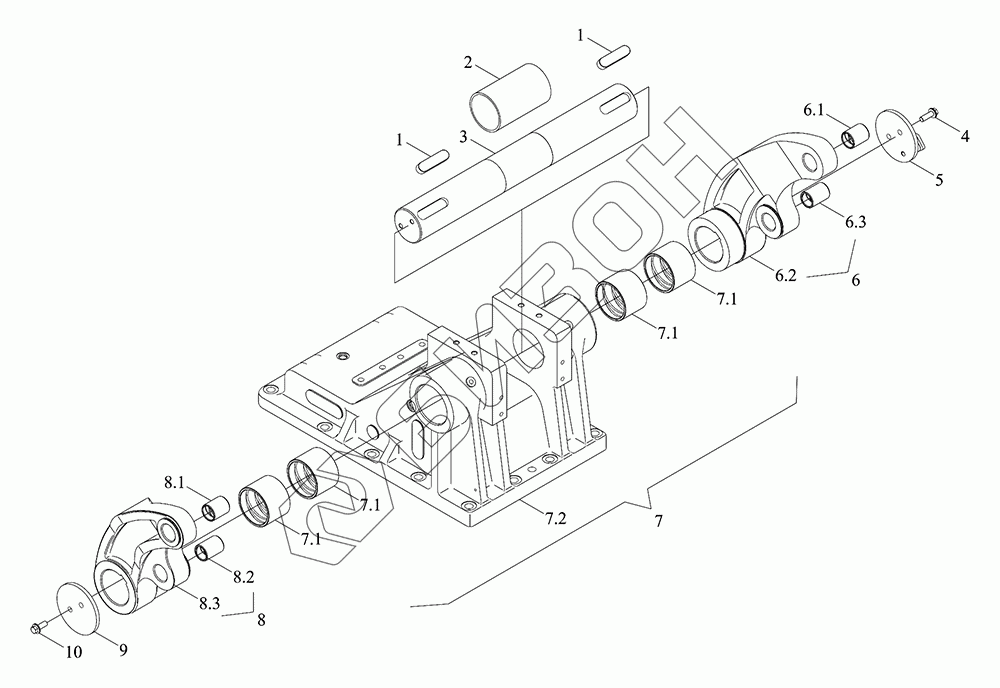

Графический каталог запасных частей к технике: LOVOL TR1SA1504-005K. Подъёмное устройство 2
1
1
2
3
4
5
6
6.1
6.2
6.3
7
7.1
7.1
7.1
7.1
7.2
8
8.1
8.2
8.3
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS17551010001 | TS17551010001 | Подъёмное устройство |
Загрузка ...
|
|
| TS17551010000 | TS17551010000 | Устройство подъёмное в сборе |
Загрузка ...
|
|
| 1 | GBT1096-20X12X80 | Шпонка плоская |
Загрузка ...
|
|
| 2 | TG1204.551-05 | Втулка резиновая |
Загрузка ...
|
|
| 3 | TG1204.551-01 | Вал |
Загрузка ...
|
|
| 4 | GBT16674.1-M10X30-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 5 | TG1204.551.5 | Щит торцовый |
Загрузка ...
|
|
| 6 | TS17551010012 | Плечо подъемное |
Загрузка ...
|
|
| 6.1 | TS17551010105 | Втулка |
Загрузка ...
|
|
| 6.2 | TS17551010103 | Плечо подъемное |
Загрузка ...
|
|
| 6.3 | TS17551010104 | Втулка |
Загрузка ...
|
|
| 7 | TS17551010011 | Корпус картера |
Загрузка ...
|
|
| 7.1 | TG1204.551.2-02 | Втулка вала |
Загрузка ...
|
|
| 7.2 | TS17551010101 | Корпус картера |
Загрузка ...
|
|
| 8 | TS17551010012 | Плечо подъемное |
Загрузка ...
|
|
| 8.1 | TS17551010105 | Втулка |
Загрузка ...
|
|
| 8.2 | TS17551010104 | Втулка |
Загрузка ...
|
|
| 8.3 | TS17551010102 | Плечо подъемное |
Загрузка ...
|
|
| 9 | TG1204.551-04 | Плита нажимная |
Загрузка ...
|
|
| 10 | GBT16674.1-M10X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
