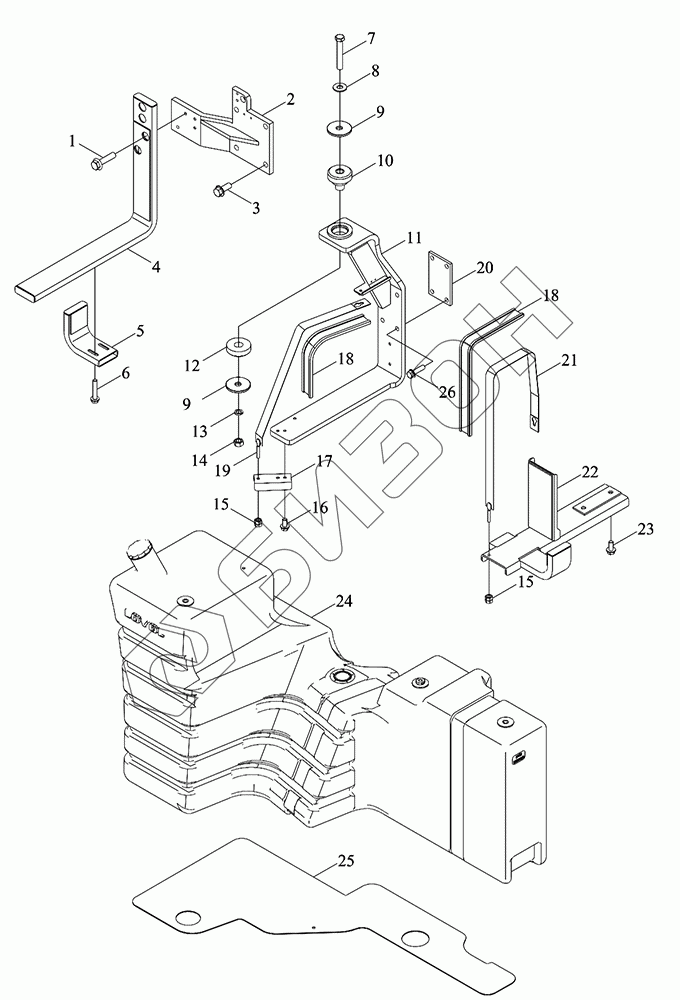

Графический каталог запасных частей к технике: LOVOL TR1SA1504-005K. Монтажный блок топливного бака
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
15
16
17
18
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TR1S501010000K | TR1S501010000K | Монтажный блок топливного бака в сборе |
Загрузка ...
|
|
| 1 | GBT5789-M14X55-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 2 | TS17501010001a | Кронштейн упорный |
Загрузка ...
|
|
| 3 | GBT5789-M20X50-10.9-A9L | Болт с фланцем |
Загрузка ...
|
|
| 4 | TG4S501010009 | Кронштейн |
Загрузка ...
|
|
| 5 | TG1854.501.4 | Труба ограничительная |
Загрузка ...
|
|
| 6 | GBT5789-M10X55-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 7 | GBT5782-M20X130-10.9-A9L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 8 | TS06457010011 | Кольцо прокладочное |
Загрузка ...
|
|
| 9 | TX1S457040001 | Кольцо ограничительное |
Загрузка ...
|
|
| 10 | TX1S457040002 | Блок буферный |
Загрузка ...
|
|
| 11 | TG4S501010024 | Кронштейн |
Загрузка ...
|
|
| 12 | TX1S457040003 | Блок буферный |
Загрузка ...
|
|
| 13 | GBT93-20-A3L | Гровер |
Загрузка ...
|
|
| 14 | GBT6170-M20-10-A9L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 15 | GBT6170-M10-8-A3L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 16 | GBT5789-M10X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 17 | TG4S501040003 | Хомут гибкий |
Загрузка ...
|
|
| 18 | FT800A.50.209 | Лента резиновая |
Загрузка ...
|
|
| 19 | TG4S501010010 | Хомут гибкий |
Загрузка ...
|
|
| 20 | TS17501010015 | Плита пусковой площадки |
Загрузка ...
|
|
| 21 | TG1854.501.6 | Хомут гибкий |
Загрузка ...
|
|
| 22 | TS17501010006 | Кронштейн |
Загрузка ...
|
|
| 23 | GBT5789-M16X35-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 24 | TS08501010007b | Маслобак |
Загрузка ...
|
|
| 25 | TG4S501040004 | Пластина защитная |
Загрузка ...
|
|
| 26 | GBT5789-M16X60-10.9-A3L | Болт с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
