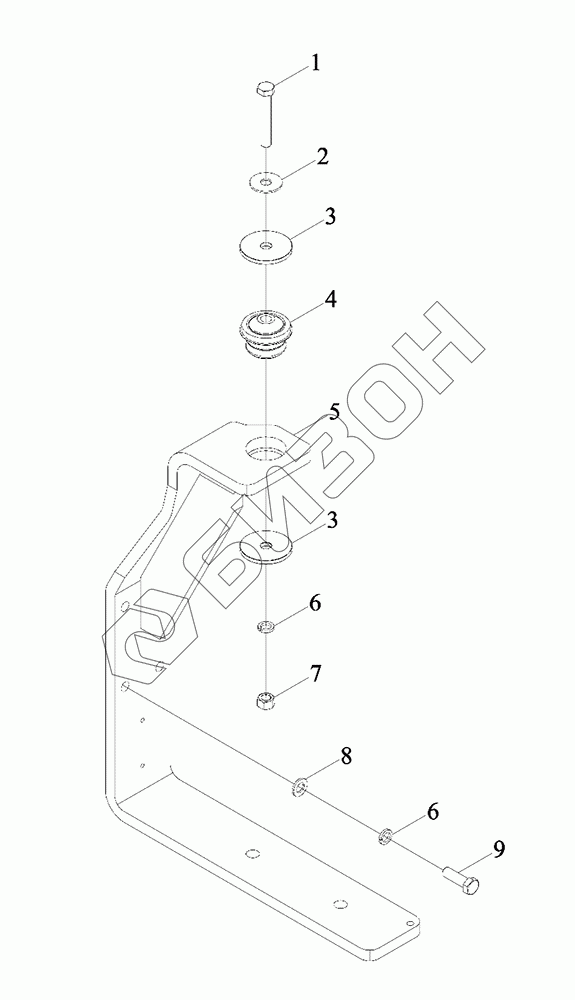

Графический каталог запасных частей к технике: LOVOL TR1SA1504-005K. Передний соединитель в сборе

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
4
5
6
6
7
8
9
Позиция на иллюстрации Заводской номер детали Название детали Цена
TS17457030000 TS17457030000 Соединитель передний в сборе
Загрузка ...
1 GBT5782-M16X100-10.9-A3L Болт с шестигранной головкой
Загрузка ...
2 GBT96.1-16-A3L Шайба большая
Загрузка ...
3 TB400.457B-02 Кольцо стопорное
Загрузка ...
4 TB400.457B-01 Блок буферный
Загрузка ...
5 TS17457030001 Кронштейн упорный
Загрузка ...
6 GBT93-16-A3L Гровер
Загрузка ...
7 GBT6170-M16-10-A3L Гайка
Загрузка ...
8 GBT97.1-16-A3L Шайба плоская
Загрузка ...
9 GBT5783-M16X50-8.8-A3L Болт с шестигранной головкой
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
