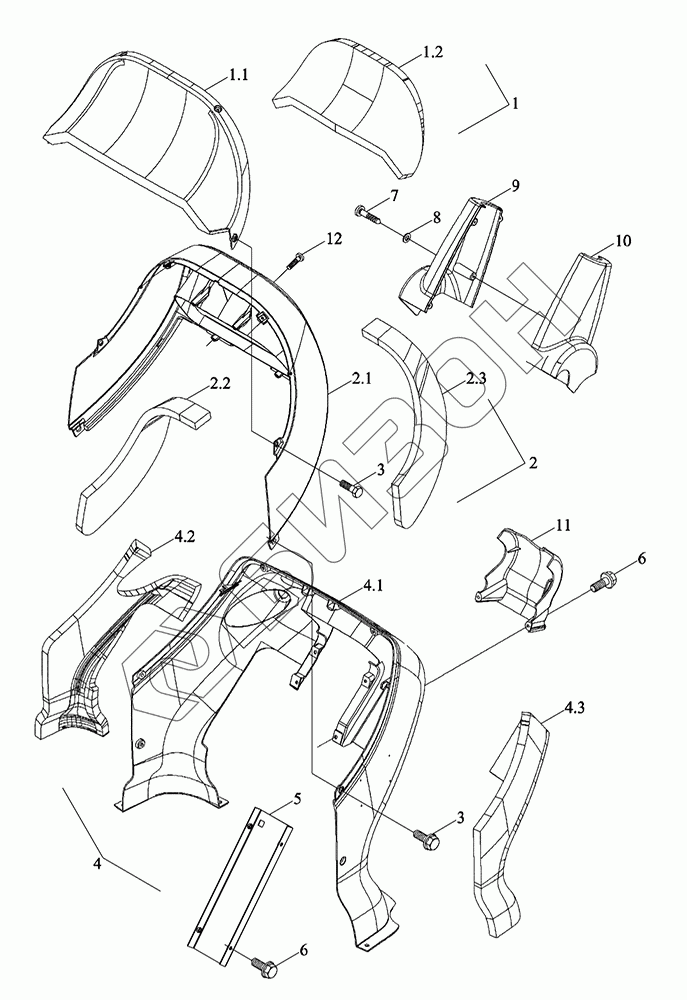

Графический каталог запасных частей к технике: LOVOL TR1SA1504-005K. Приборный пульт
1
1.1
1.2
2
2.1
2.2
2.3
3
4
4.1
4.2
4.3
5
6
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R456020000K | TM6R456020000K | Пульт приборный |
Загрузка ...
|
|
| 1 | TM7N456030005 | Пульт приборный |
Загрузка ...
|
|
| 1.1 | TS06456010002 | Крышка |
Загрузка ...
|
|
| 1.2 | TM5D456010011K | Хлопок звукопоглощающий |
Загрузка ...
|
|
| 2 | TM7N456030004 | Пульт приборный |
Загрузка ...
|
|
| 2.1 | TS06456010003 | Крышка |
Загрузка ...
|
|
| 2.2 | TM5D456010022K | Хлопок звукопоглощающий |
Загрузка ...
|
|
| 2.3 | TM5D456010021K | Хлопок звукопоглощающий |
Загрузка ...
|
|
| 3 | GBT16674.1-M6X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 4 | TM6R456020001K | Крышка нижняя |
Загрузка ...
|
|
| 4.1 | TR2P456010001 | Крышка |
Загрузка ...
|
|
| 4.2 | TM7N456030003 | Хлопок звукопоглощающий |
Загрузка ...
|
|
| 4.3 | TM5D456010031K | Хлопок звукопоглощающий |
Загрузка ...
|
|
| 5 | TR2S456010001 | Щиток |
Загрузка ...
|
|
| 6 | GBT16674.1-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 7 | GBT845-ST4.8X19 | Саморез |
Загрузка ...
|
|
| 8 | GBT97.1-6-A3L | Шайба плоская |
Загрузка ...
|
|
| 9 | TS06456010008 | Накладка |
Загрузка ...
|
|
| 10 | TS06456010007 | Накладка |
Загрузка ...
|
|
| 11 | TR2P456010002a | Накладка |
Загрузка ...
|
|
| 12 | GBT818-M6X20-4.8-A2L | Винт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
