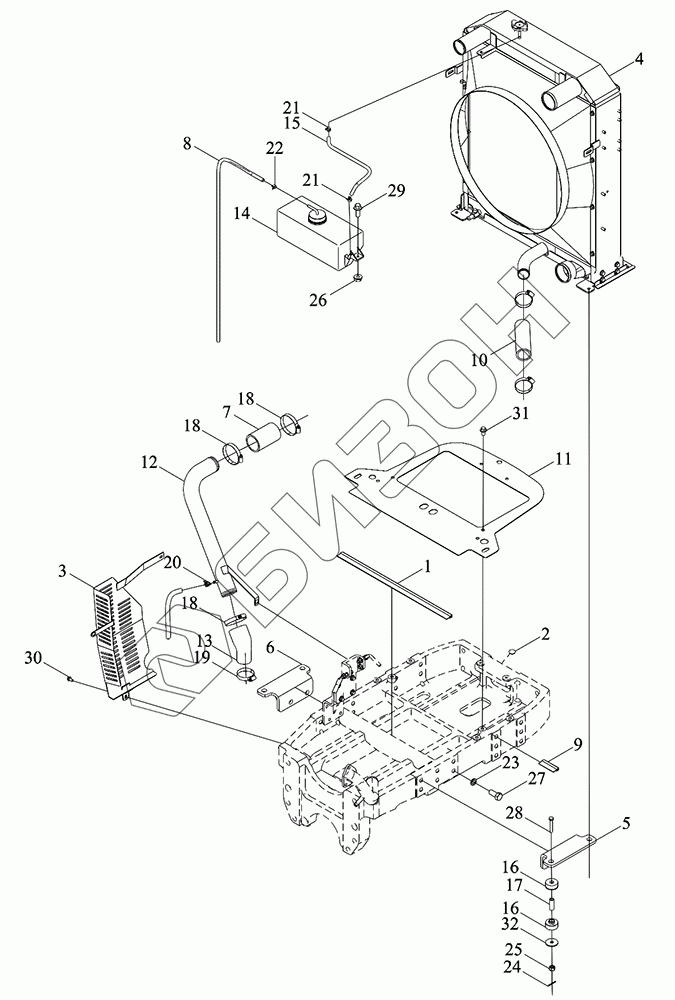

Графический каталог запасных частей к технике: LOVOL TR1SA1504-005K. Радиатор
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
18
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TR1S131020000K | TR1S131020000K | Охлаждающая система |
Загрузка ...
|
|
| 1 | TS06132010007 | Прокладка сеалант |
Загрузка ...
|
|
| 2 | TS04451010020 | Заглушка |
Загрузка ...
|
|
| 3 | TR1S131020003K | Планка защитная |
Загрузка ...
|
|
| 4 | TR1S131020001K | Радиатор в сборе |
Загрузка ...
|
|
| 5 | TR1S131010003K | Плита монтажная |
Загрузка ...
|
|
| 6 | TR1S131010001K | Плита монтажная |
Загрузка ...
|
|
| 7 | TK1300400700 | Шланг для слива воды из бака |
Загрузка ...
|
|
| 8 | TK1300200002 | Шланг резиновый |
Загрузка ...
|
|
| 9 | TG4S131010029 | Прокладка сеалант |
Загрузка ...
|
|
| 10 | TG4S131010009 | Шланг для слива воды из бака |
Загрузка ...
|
|
| 11 | TG4S131010007 | Подкладка водяного бака |
Загрузка ...
|
|
| 12 | TG4S131010006 | Труба |
Загрузка ...
|
|
| 13 | TG4S131010004 | Шланг |
Загрузка ...
|
|
| 14 | TG1204.13A-07a | Бак расширительный |
Загрузка ...
|
|
| 15 | TD800.131J-01 | Шланг резиновый |
Загрузка ...
|
|
| 16 | TD800.131-11 | Прокладки резиновые |
Загрузка ...
|
|
| 17 | TD800.131-12 | Патрубок |
Загрузка ...
|
|
| 18 | Q67683 | Хомут для шланга с червячным приводом типа B |
Загрузка ...
|
|
| 19 | Q67664 | Хомут для шланга с червячным приводом типа B |
Загрузка ...
|
|
| 20 | Q673C17F61A | Обойма |
Загрузка ...
|
|
| 21 | Q673B13 | Хомут стальной |
Загрузка ...
|
|
| 22 | Q673B11 | Хомут стальной |
Загрузка ...
|
|
| 23 | GBT93-18-A3L | Гровер |
Загрузка ...
|
|
| 24 | GBT91-2.5X28-A3L | Шплинт |
Загрузка ...
|
|
| 25 | GBT6178-M10-8-A3L | Болт |
Загрузка ...
|
|
| 26 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 27 | GBT5783-M18X40-8.8-A9L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 28 | GBT31.1-M10X60-8.8-A3L | Болт с шестигранной головкой и отверстием |
Загрузка ...
|
|
| 29 | GBT16674.1-M8X20-8.8-A2L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 30 | GBT16674.1-M8X16-10.9-A2L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 31 | GBT16674.1-M12X20-8.8-A3L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 32 | FT650.13.116 | Прокладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
