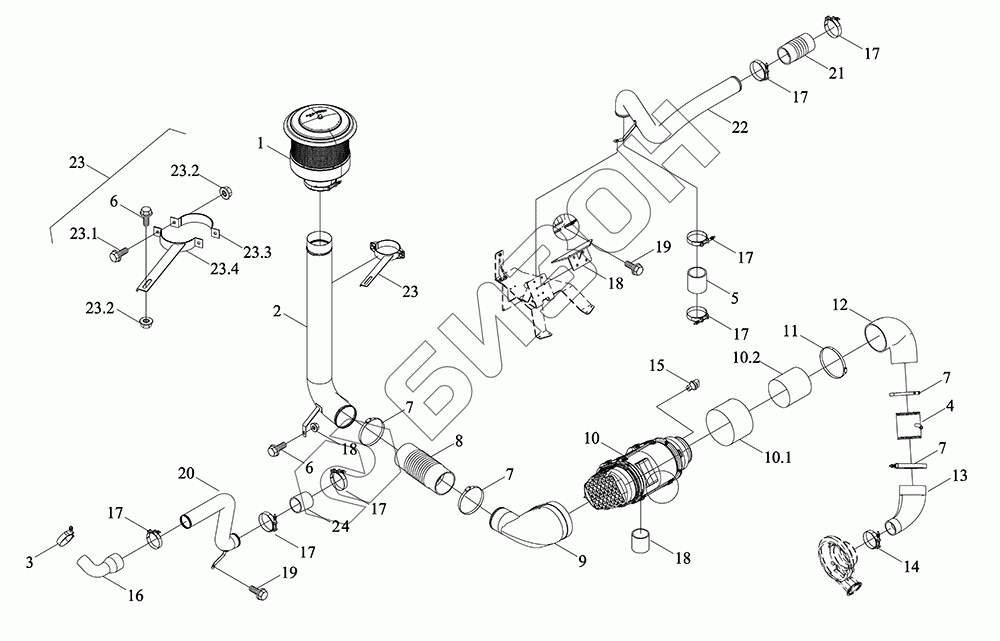

Графический каталог запасных частей к технике: LOVOL TR1SA1504-005K. Система фильтрации воздуха
1
2
3
4
5
6
6
7
7
7
7
8
9
10
10.1
10.2
11
12
13
14
15
16
17
17
17
17
17
17
17
18
18
18
19
19
20
21
22
23
23
23.1
23.2
23.2
23.2
23.2
23.2
23.2
23.3
23.4
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TR1S110030000K | TR1S110030000K | Приточная система |
Загрузка ...
|
|
| 1 | TG4S110010018 | Фильтр воздуха предварительный |
Загрузка ...
|
|
| 2 | TG4S110010019 | Труба впускная |
Загрузка ...
|
|
| 3 | TD2S110090014K | Хомут SAE 45-67 |
Загрузка ...
|
|
| 4 | TR2S110040010K | Труба |
Загрузка ...
|
|
| 5 | TG4S110010003 | Труба впускная |
Загрузка ...
|
|
| 6 | GBT5789-M10X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 7 | Q676152 | Хомут для шланга с червячным приводом типа B |
Загрузка ...
|
|
| 8 | TG4S110010024 | Шланг резиновый |
Загрузка ...
|
|
| 9 | TC05110210008a | Крышка воздушного фильтра |
Загрузка ...
|
|
| 10 | TG1204.11H.1K | Фильтр воздушный в сборе |
Загрузка ...
|
|
| 10.1 | TG1204.11H.1.2K | Фильтроэлемент |
Загрузка ...
|
|
| 10.2 | TG1204.11H.1.1K | Фильтроэлемент |
Загрузка ...
|
|
| 11 | Q676178 | Хомут для шланга с червячным приводом типа B |
Загрузка ...
|
|
| 12 | TK1100301300 | Шланг резиновый |
Загрузка ...
|
|
| 13 | TR2S110020001K | Шланг воздухозаборника нагнетателя |
Загрузка ...
|
|
| 14 | SAEJ1508-SLTB70 | Хомут |
Загрузка ...
|
|
| 15 | TF1204.11-03 | Индикатор обслуживания воздушного фильтра |
Загрузка ...
|
|
| 16 | TR2S110020002K | Шланг для выпуска воздуха из двигателя |
Загрузка ...
|
|
| 17 | SAEJ1508-SLTB78 | Хомут |
Загрузка ...
|
|
| 18 | TG4S110010011 | Кронштейн |
Загрузка ...
|
|
| 19 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 20 | TR1S110020001K | Труба впускная |
Загрузка ...
|
|
| 21 | TG1654.11-03 | Шланг резиновый |
Загрузка ...
|
|
| 22 | TG4S110010006 | Трубка газоотводная |
Загрузка ...
|
|
| 23 | TS08110030004 | Зажим трубный |
Загрузка ...
|
|
| 23.1 | GBT5789-M10X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 23.2 | GBT6177.1-M10-8-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 23.2 | GBT6177.1-M10-8-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 23.3 | TG1204.11K.3.2 | Зажим трубный |
Загрузка ...
|
|
| 23.4 | TG1204.11K.3.1 | Зажим трубный и планка монтажная |
Загрузка ...
|
|
| 24 | TG1654.11-04 | Шланг воздухозаборника двигателя |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
