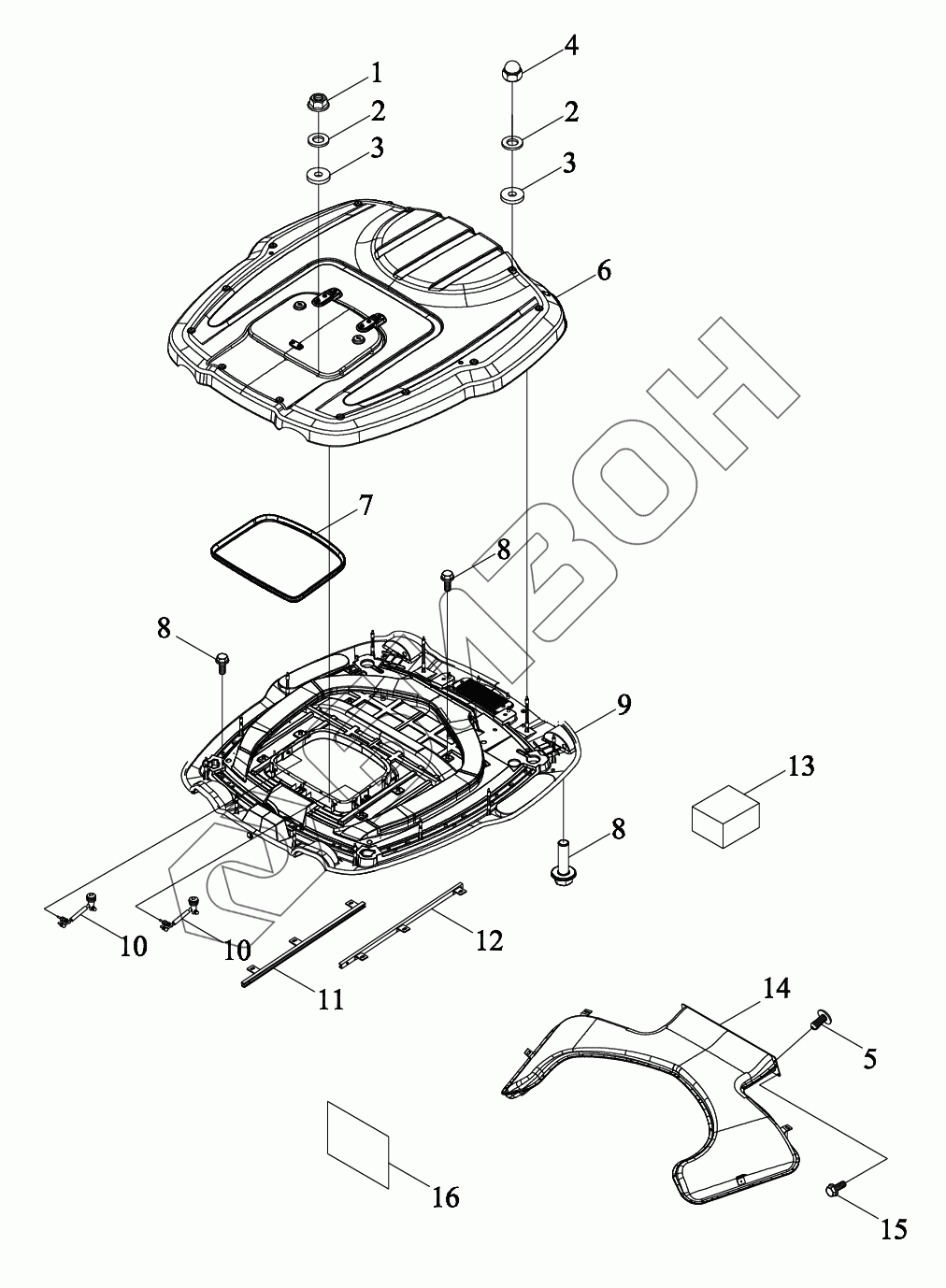

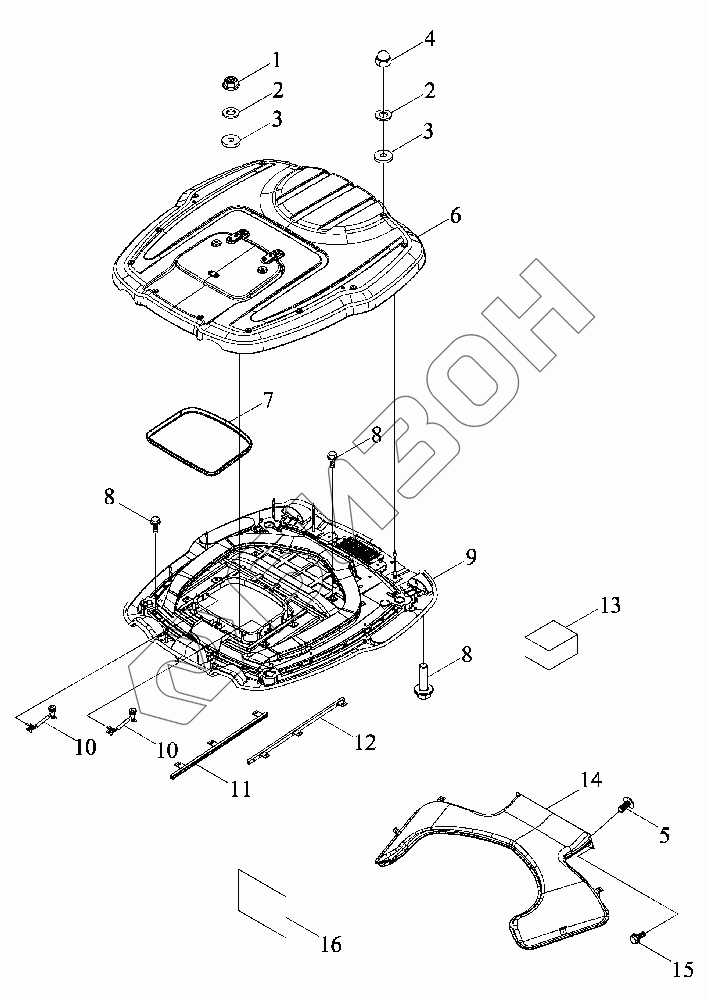

Графический каталог запасных частей к технике: LOVOL TR2SA2004-002K. Крыша 1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
3
4
5
6
7
8
8
8
9
10
10
11
12
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали Цена
TR2S451030011K TR2S451030011K Комплектующие кабины
Загрузка ...
TR2S451030000K TR2S451030000K Кабина в сборе
Загрузка ...
1 GBT6177.1-M6-8-A2L Гайка с фланцем
Загрузка ...
2 GBT96.1-6-A3L Шайба большая
Загрузка ...
3 TS06453015001 Прокладка уплотнения
Загрузка ...
4 GBT923-M6-A1-50 Гайка с фланцем
Загрузка ...
5 Q69208 Клипса
Загрузка ...
6 TS06453015100d Накладка внешняя верхняя
Загрузка ...
7 TS06453015400 Прокладка крышки люка
Загрузка ...
8 GBT16674.1-M6X20-8.8-A2L Болт с фланцем
Загрузка ...
9 TS06453015202d Накладка внутренняя верхняя
Загрузка ...
10 TS06453015600 Пружина
Загрузка ...
11 TS06453015800 Направляющая
Загрузка ...
12 TS06453015700 Направляющая
Загрузка ...
13 TS06453015010 Губки
Загрузка ...
14 TS06453015320a Воздуховод
Загрузка ...
15 GBT16674.1-M6X12-8.8-A2L Болт с фланцем
Загрузка ...
16 BZF0122-134 Инструкция
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
