Графический каталог запасных частей к технике: LOVOL TR2SA2004-002K. Крыша 2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.2
1.2.1
1.2.2
1.2.3
1.2.4
1.2.5
1.2.6
1.2.7
1.2.8
2
2.1
2.2
2.3
2.4
2.5
2.6
2.7

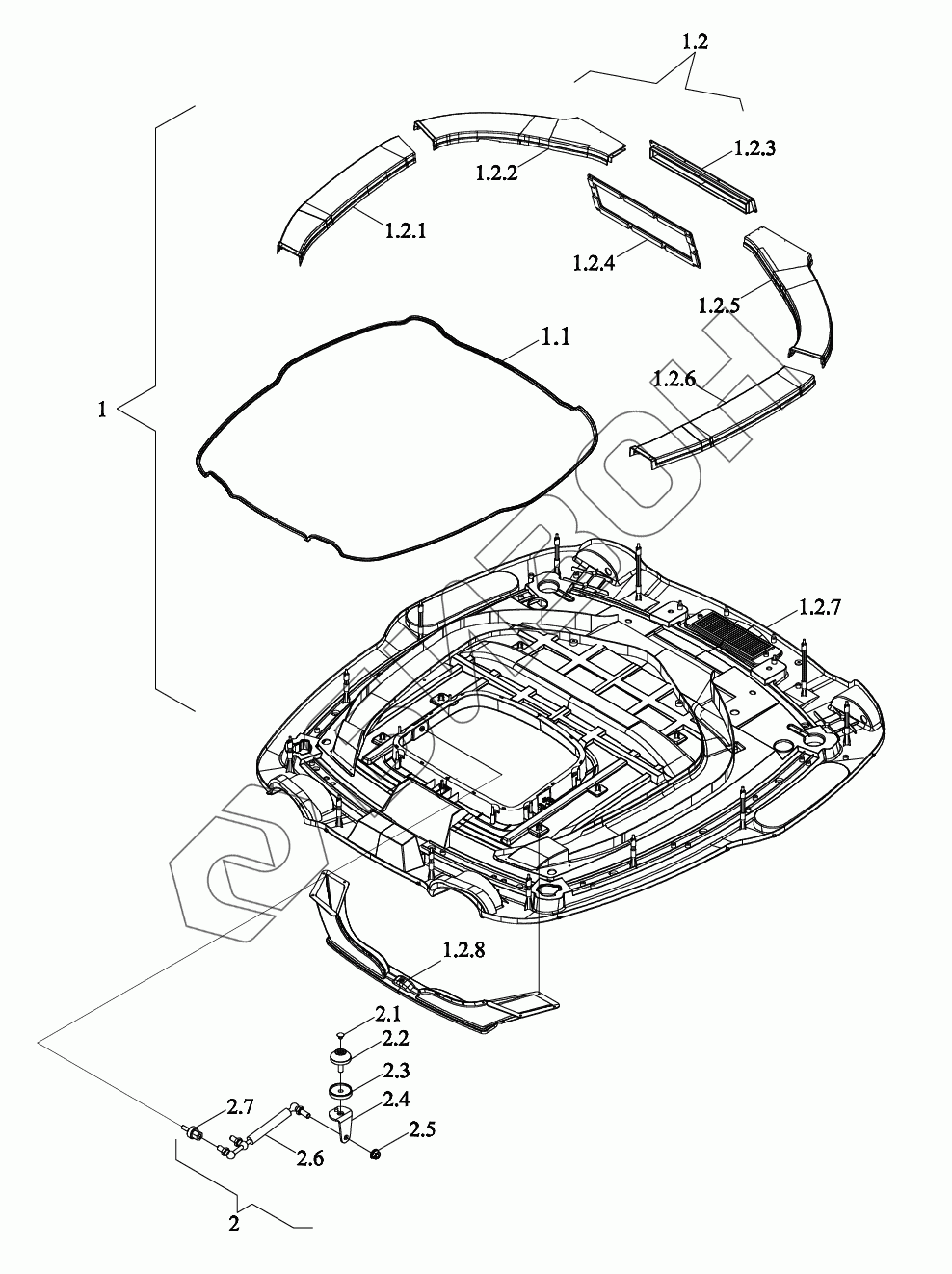

Позиция на иллюстрации Заводской номер детали Название детали Цена
TR2S451030000K TR2S451030000K Кабина в сборе
Загрузка ...
TR2S451030011K TR2S451030011K Комплектующие кабины
Загрузка ...
1 TS06453015202d Накладка внутренняя верхняя
Загрузка ...
1.1 TS06453015501 Полоса уплотнительная
Загрузка ...
1.2 TS06453015200d Накладка внутренняя верхняя
Загрузка ...
1.2.1 TS06453015314 Воздуховод обдува
Загрузка ...
1.2.2 TS06453015315 Воздуховод обдува
Загрузка ...
1.2.3 TS06453015330 Плита соединительная
Загрузка ...
1.2.4 TS06453015316a Вход воздуха
Загрузка ...
1.2.5 TS06453015313 Воздуховод обдува
Загрузка ...
1.2.6 TS06453015312 Воздуховод обдува
Загрузка ...
1.2.7 TS06453015201b Накладка внутренняя верхняя
Загрузка ...
1.2.8 TS06453015311 Воздуховод обдува
Загрузка ...
2 TS06453015600 Пружина
Загрузка ...
2.1 TS04451013109 Заглушка
Загрузка ...
2.2 TS04451013106 Болт
Загрузка ...
2.3 TS06453015605 Подушка
Загрузка ...
2.4 TS06453015607 Кронштейн монтажный сварной
Загрузка ...
2.5 GBT6177.1-M8-10-A2L Гайка с фланцем
Загрузка ...
2.6 TS06453015601 Пружина пневматическая
Загрузка ...
2.7 TS06453015602 Гнездо монтажное
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
