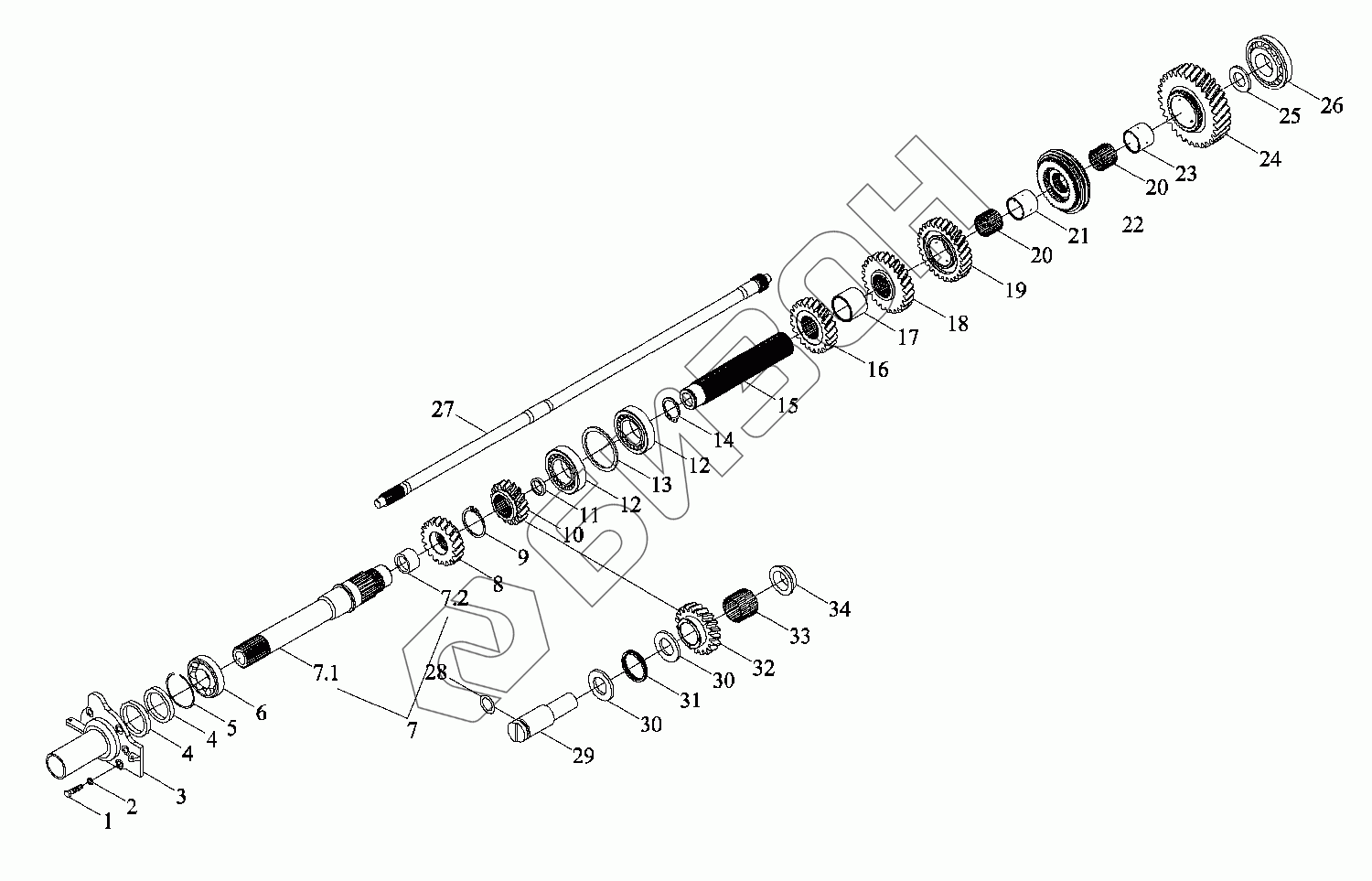

Графический каталог запасных частей к технике: LOVOL TR2SA2204-001K. Основная коробка передач 1
1
2
3
4
4
5
5
5
6
7
7.1
7.2
8
9
10
11
12
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TG4S372010000 | TG4S372010000 | Коробка передач основная с демультипликатором в сборе |
Загрузка ...
|
|
| 1 | GBT5783-M12X30-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 2 | GBT93-12-A3L | Гровер |
Загрузка ...
|
|
| 3 | TG1654.372-22 | Крышка нажимная |
Загрузка ...
|
|
| 4 | GBT9877.1-FB60X80X8F | Уплотнения манжетные для вращающихся валов с внутренней обмоткой |
Загрузка ...
|
|
| 5 | TS08372010028 | Прокладка регулировочная |
Загрузка ...
|
|
| 5 | TS08372010028 | Прокладка регулировочная |
Загрузка ...
|
|
| 5 | TS08372010028 | Прокладка регулировочная |
Загрузка ...
|
|
| 6 | GBT297-32212 | Подшипники конические роликовые |
Загрузка ...
|
|
| 7 | TG4S372010018 | Вал входной |
Загрузка ...
|
|
| 7.1 | TG4S372010022 | Вал входной |
Загрузка ...
|
|
| 7.2 | TG4S372010019 | Втулка |
Загрузка ...
|
|
| 8 | TG4S372010009 | Колесо зубчатое |
Загрузка ...
|
|
| 9 | GBT894.1-70 | Кольцо стопорное |
Загрузка ...
|
|
| 10 | TG4S372010011 | Колесо зубчатое |
Загрузка ...
|
|
| 11 | TG4S372010016 | Сальник входного вала |
Загрузка ...
|
|
| 12 | GBT297-30310 | Подшипники конические роликовые |
Загрузка ...
|
|
| 13 | TG1204.372-03 | Кольцо ограничительное |
Загрузка ...
|
|
| 14 | GBT894.1-50 | Кольцо стопорное |
Загрузка ...
|
|
| 15 | TG4S372010014 | Вал выходной |
Загрузка ...
|
|
| 16 | TG4S372010008 | Колесо зубчатое |
Загрузка ...
|
|
| 17 | TG1654.372-15 | Втулка отсечная |
Загрузка ...
|
|
| 18 | TG4S372010006 | Колесо зубчатое |
Загрузка ...
|
|
| 19 | TG4S372010004 | Колесо зубчатое |
Загрузка ...
|
|
| 20 | QLWZB120-K63X73X42ZW | Подшипники игольчатые роликовые |
Загрузка ...
|
|
| 21 | TG1654.372-12 | Втулка |
Загрузка ...
|
|
| 22 | TG3S372010001 | Синхронизатор |
Загрузка ...
|
|
| 23 | TS17372020011 | Втулка |
Загрузка ...
|
|
| 24 | TG4S372010002 | Колесо зубчатое |
Загрузка ...
|
|
| 25 | TG1654.372-06 | Кольцо ограничительное |
Загрузка ...
|
|
| 26 | TG1204.372-09 | Подшипники конические роликовые 30311 |
Загрузка ...
|
|
| 27 | TG4S372010021 | Вал |
Загрузка ...
|
|
| 28 | GBT3452.1-41.2X5.30G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 29 | TS17372020022 | Вал |
Загрузка ...
|
|
| 30 | TG1654.372-19 | Кольцо ограничительное |
Загрузка ...
|
|
| 31 | GBT4605-AXK4060 | Игла роликовая и держатель |
Загрузка ...
|
|
| 32 | TG4S372010013 | Шестерня паразитная |
Загрузка ...
|
|
| 33 | GBT20056-K40X50X40ZW | Роликоподшипник радиальный игольчатый с кронштейном |
Загрузка ...
|
|
| 34 | TG1654.372-21 | Втулка отсечная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
