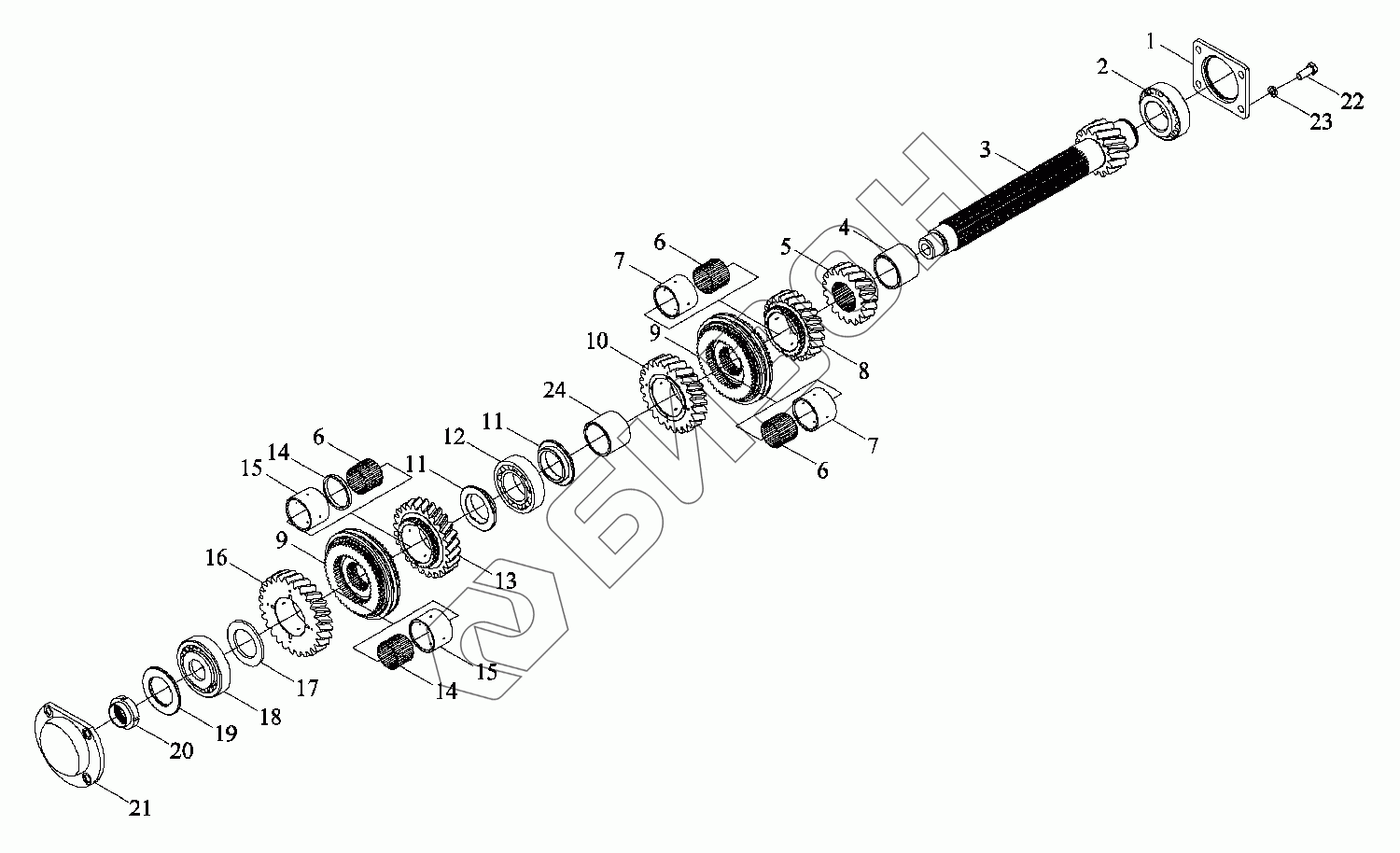

Графический каталог запасных частей к технике: LOVOL TR2SA2204-001K. Основная коробка передач 2
1
2
3
4
5
6
6
6
7
7
8
9
9
10
11
11
12
13
14
14
15
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TG4S372010000 | TG4S372010000 | Коробка передач основная с демультипликатором в сборе |
Загрузка ...
|
|
| 1 | TS08372010027 | Крышка торцевая |
Загрузка ...
|
|
| 2 | GBT297-33211 | Подшипники конические роликовые |
Загрузка ...
|
|
| 3 | TG4S372010001 | Ступица шестени |
Загрузка ...
|
|
| 4 | TS17372020004 | Втулка |
Загрузка ...
|
|
| 5 | TG4S372010003 | Колесо зубчатое |
Загрузка ...
|
|
| 6 | TS17372020025 | Подшипник |
Загрузка ...
|
|
| 7 | TG1654.372-12 | Втулка |
Загрузка ...
|
|
| 8 | TG4S372010005 | Колесо зубчатое |
Загрузка ...
|
|
| 9 | TG3S372010001 | Синхронизатор |
Загрузка ...
|
|
| 10 | TG4S372010007 | Колесо зубчатое |
Загрузка ...
|
|
| 11 | TS17372020014 | Втулка отсечная |
Загрузка ...
|
|
| 12 | GBT288-22211C | Подшипник |
Загрузка ...
|
|
| 13 | TG4S372010012 | Колесо зубчатое |
Загрузка ...
|
|
| 14 | TG4S372010024 | Втулка отсечная |
Загрузка ...
|
|
| 15 | TG1654.372-05 | Втулка |
Загрузка ...
|
|
| 16 | TG4S372010010 | Колесо зубчатое |
Загрузка ...
|
|
| 17 | TS08372010020 | Подушка |
Загрузка ...
|
|
| 18 | GBT297-30310 | Подшипники конические роликовые |
Загрузка ...
|
|
| 19 | TG1204.372-14 | Кольцо ограничительное |
Загрузка ...
|
|
| 20 | TG1204.372-13 | Болт |
Загрузка ...
|
|
| 21 | TG1204.372B-01 | Щит торцовый |
Загрузка ...
|
|
| 22 | GBT5783-M12X30-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 23 | GBT93-12-A3L | Гровер |
Загрузка ...
|
|
| 24 | TG4S372010015 | Втулка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
