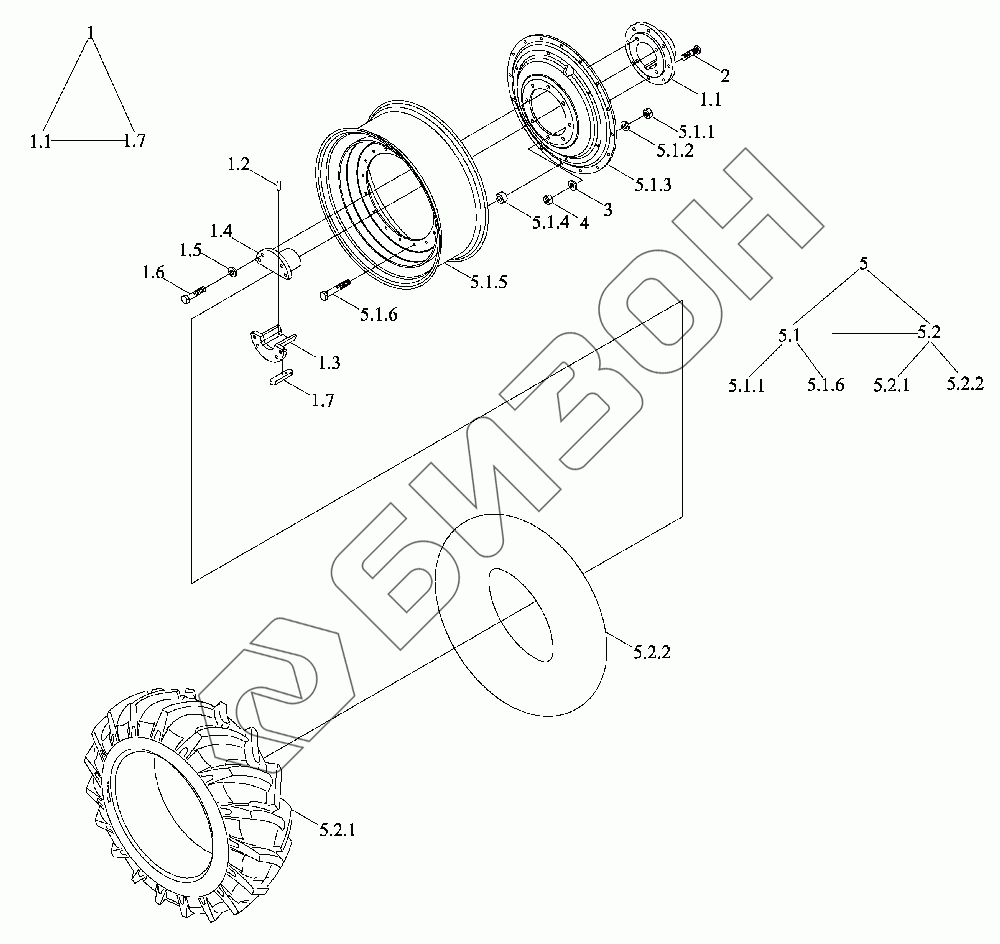

Графический каталог запасных частей к технике: LOVOL TR2SA2204-001K. Заднее колесо 1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
2
3
4
5
5.1
5.1.1
5.1.2
5.1.3
5.1.4
5.1.5
5.1.6
5.2
5.2.1
5.2.2
Позиция на иллюстрации Заводской номер детали Название детали Цена
TG1854.34 TG1854.34 Колесо заднее ведущее в сборе
Загрузка ...
1 TG1454.34B.1 Ступица
Загрузка ...
1.1 TG1454.34B.1-02b Ступица
Загрузка ...
1.2 GBT119.1-8h8X22-A3L Штырь цилиндрический
Загрузка ...
1.3 TG1454.34B.1-03b Ступица
Загрузка ...
1.4 TG1454.34B.1-01b Ступица
Загрузка ...
1.5 TG1204.34-01 Шайба
Загрузка ...
1.6 TG1454.34.5-04 Болт
Загрузка ...
1.7 TG1454.34B.1-04 Шпонка плоская
Загрузка ...
2 TG1454.34.6-01 Болт
Загрузка ...
3 TG1454.34.5-02 Шайба
Загрузка ...
4 GBT6176-M22X1.5-10-A3L Гайка
Загрузка ...
5 TM6R340010001 Гнездо шара
Загрузка ...
5.1 TK3400402000 Обод и спица
Загрузка ...
5.1.1 GBT6171-M16X1.5-10-A3L Гайка
Загрузка ...
5.1.2 TG1604.32D.1-04 Прокладка
Загрузка ...
5.1.3 TG1454.34A.1.1-01 Диск в сборе
Загрузка ...
5.1.4 TG1604.32D.1-02 Колодки
Загрузка ...
5.1.5 TG1854.34.2.1.1 Обод колеса
Загрузка ...
5.1.6 TG1604.32D.1-03 Болт
Загрузка ...
5.2 TG1654.34.1.2 Шина
Загрузка ...
5.2.1 GBT2979-20.8-38-10PR-R Покрышка
Загрузка ...
5.2.2 GBT2979-20.8-38-R Камера
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
