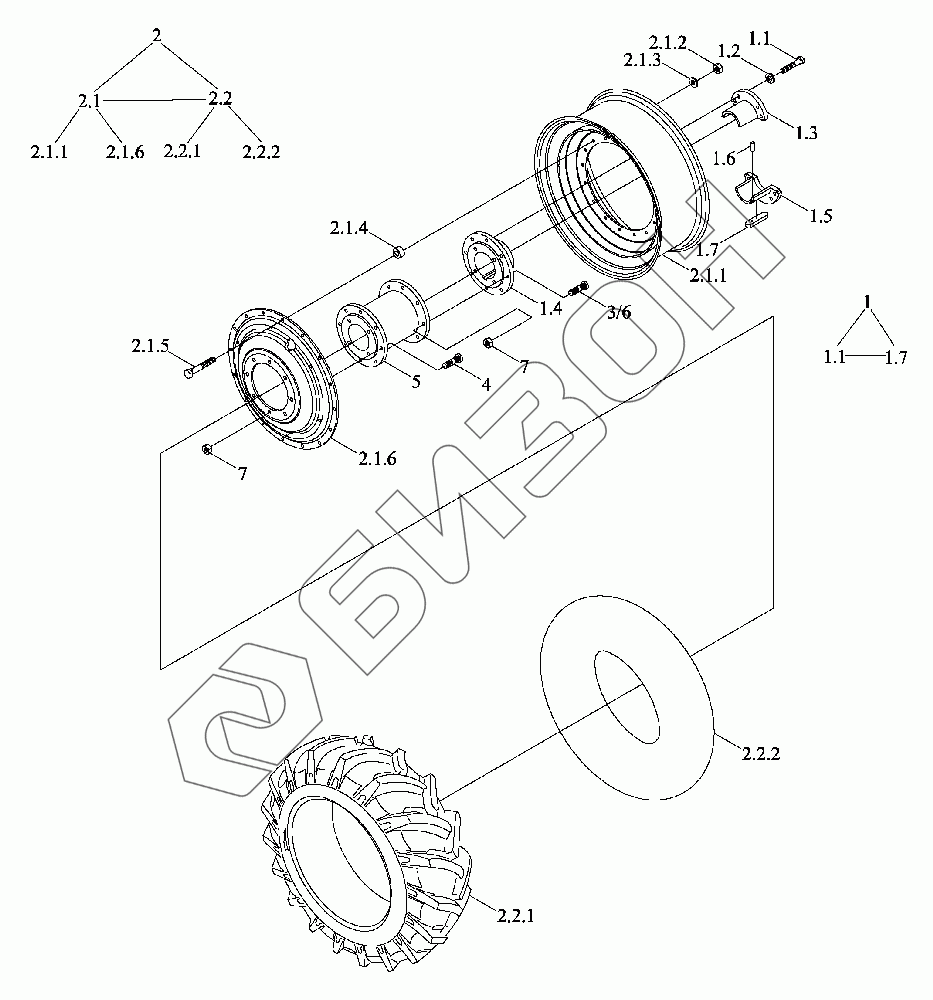

Графический каталог запасных частей к технике: LOVOL TR2SA2204-001K. Заднее колесо 2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
2
5
5
2.1
2.1.1
2.1.2
2.1.3
2.1.4
2.1.5
2.1.6
2.2
2.2.1
2.2.2
3
4
6
7
Позиция на иллюстрации Заводской номер детали Название детали Цена
TG1854.34 TG1854.34 Колесо заднее ведущее в сборе
Загрузка ...
2 TM6R340010002 Гнездо шара
Загрузка ...
5 TR1S340010013K Втулка соединительная
Загрузка ...
5 TR1S340010014K Втулка соединительная
Загрузка ...
2.1 TK3400402000 Обод и спица
Загрузка ...
2.1.1 TG1654.34.1.1.1 Обод колеса
Загрузка ...
2.1.2 GBT6171-M16X1.5-10-A3L Гайка
Загрузка ...
2.1.3 TG1604.32D.1-04 Прокладка
Загрузка ...
2.1.4 TG1604.32D.1-02 Колодки
Загрузка ...
2.1.5 TG1604.32D.1-03 Болт
Загрузка ...
2.1.6 TG1454.34A.1.1-01 Диск в сборе
Загрузка ...
2.2 TG1654.34.1.2 Шина
Загрузка ...
2.2.1 GBT2979-20.8-38-10PR-R Покрышка
Загрузка ...
2.2.2 GBT2979-20.8-38-R Камера
Загрузка ...
3 TR1S340010009K Болт
Загрузка ...
4 TG1454.34.5-01 Болт
Загрузка ...
6 TR1S340010008K Болт
Загрузка ...
7 GBT6176-M22X1.5-LH-10-A3L Болт
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
