Графический каталог запасных частей к технике: LOVOL TY3SA854-008K. Кабина 12

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.1.1
1.1.2
1.1.3
1.1.4
1.1.5
1.1.5
1.2
1.3
2
2.1
2.1
2.2

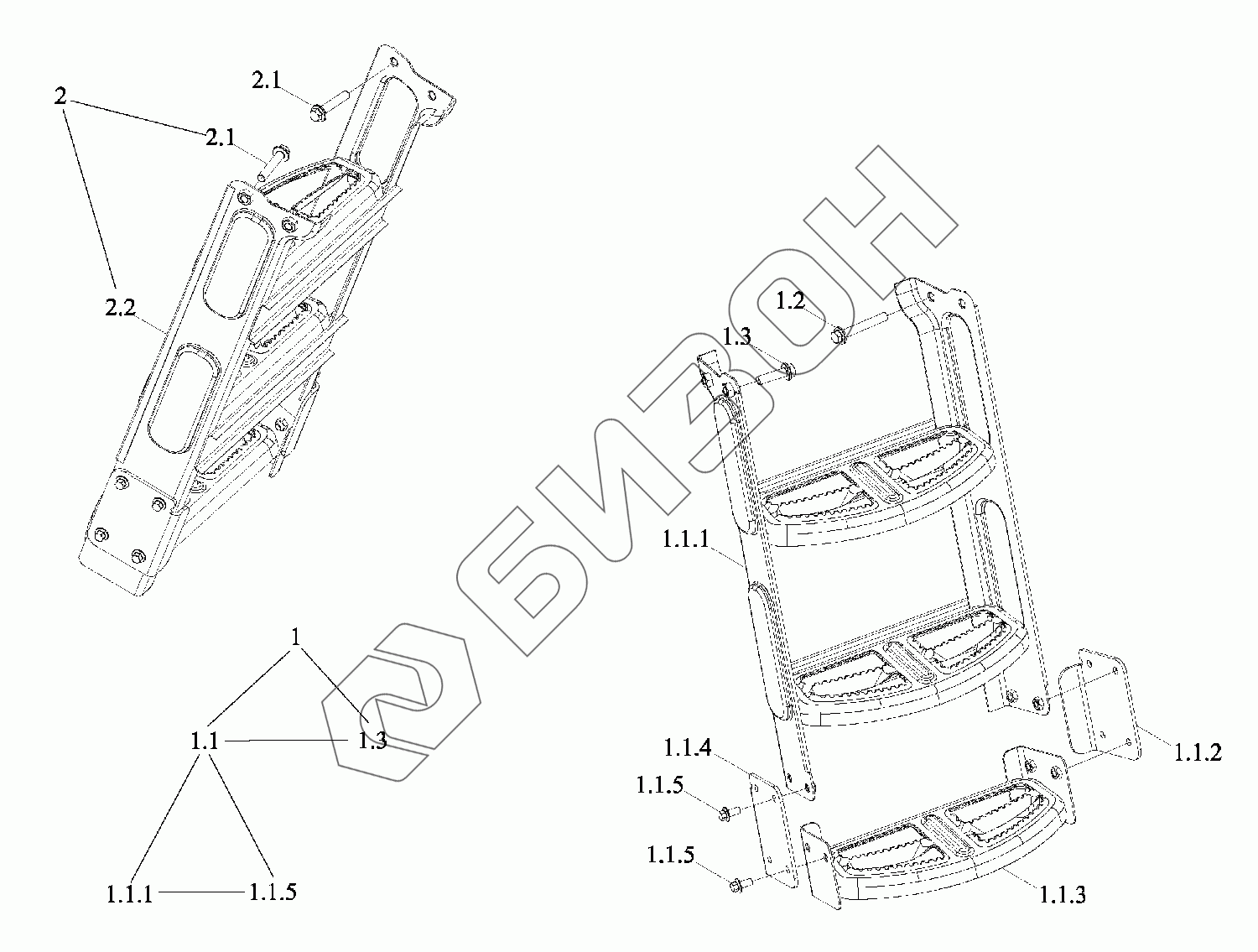

Позиция на иллюстрации Заводской номер детали Название детали Цена
TY3S451010000K TY3S451010000K Кабина в сборе
Загрузка ...
1 TY3S451010036K Лестница
Загрузка ...
1.1 TC03452047206 Лестница посадочная
Загрузка ...
1.1.1 TC03452047201 Лестница
Загрузка ...
1.1.2 TC03452047205 Плита соединительная
Загрузка ...
1.1.3 TS04451017106 Подножка
Загрузка ...
1.1.4 TC03452047204 Плита соединительная
Загрузка ...
1.1.5 GBT16674.1-M8X16-8.8-A2L Болт с фланцем
Загрузка ...
1.2 GBT16674.1-M10X65-8.8-A3L Болт с фланцем
Загрузка ...
1.3 GBT16674.1-M10X35-8.8-A3L Болт с фланцем
Загрузка ...
2 TC03452047200 Лестница посадочная
Загрузка ...
2.1 GBT16674.1-M10X50-8.8-A3L Болт с фланцем
Загрузка ...
2.2 TC03452047206 Лестница посадочная
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
