Графический каталог запасных частей к технике: LOVOL TY3SA854-008K. Внутренний молдинг 1

Тип техники

Марка

Модель

Схема

2.1

2.1.1

2.1.2

2.1.3

2.1.4

2.1.5

2.2

2.3

2.4

2.5

2.6

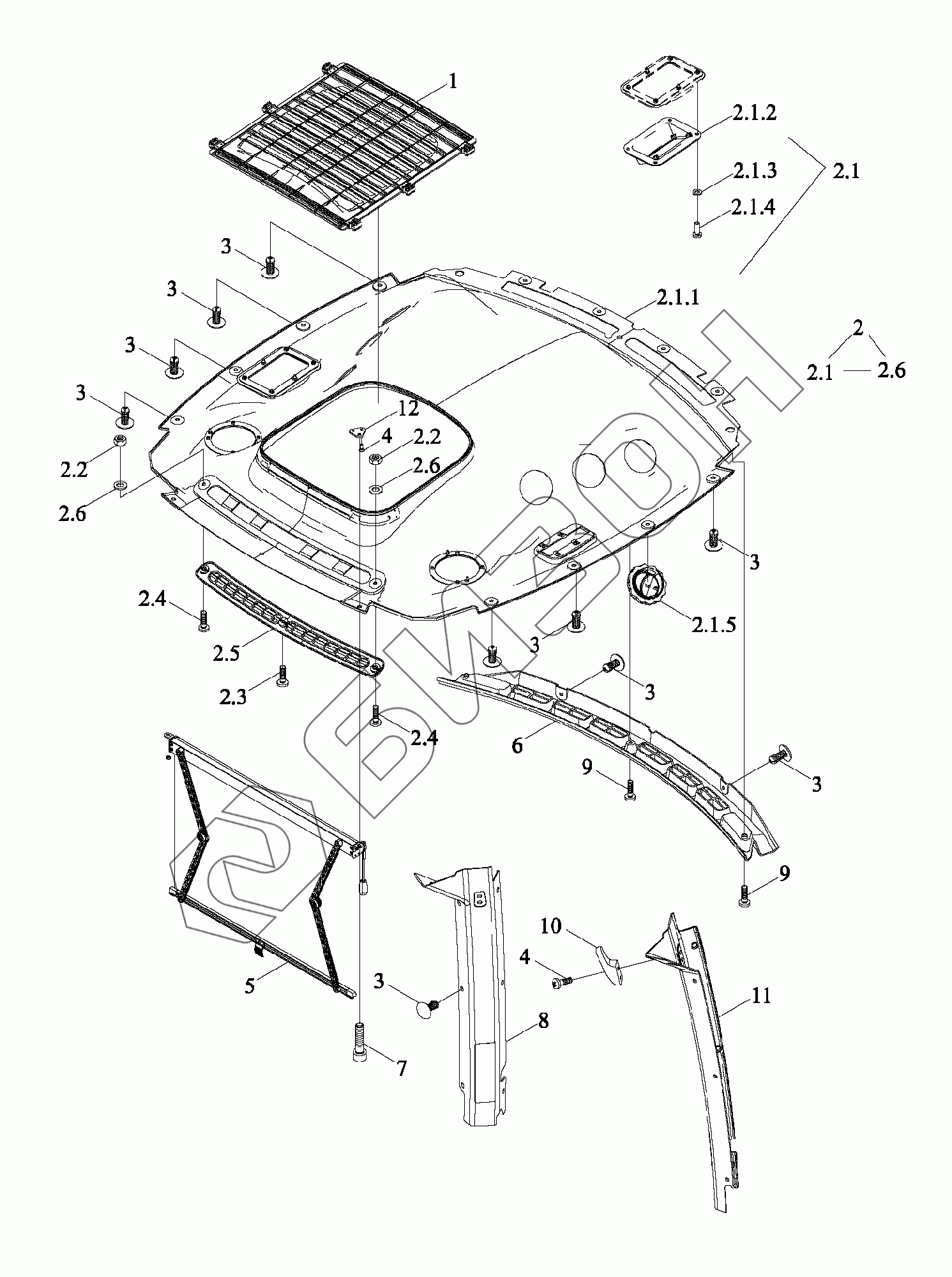

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TY3S453010000K	TY3S453010000K	Молдинг внутренний в сборе	Загрузка ...
1	TS04453017000	Козырек солнцезащитный	Загрузка ...
2	TS04453011000	Молдинг внутренний верхний	Загрузка ...
2.1	TS04453011001	Молдинг внутренний верхний	Загрузка ...
2.1.1	TS04453011006	Молдинг внутренний верхний	Загрузка ...
2.1.2	TS06453011005	Плита монтажная	Загрузка ...
2.1.3	GBT97.1-5-A3L	Шайба плоская	Загрузка ...
2.1.4	GBT818-M5X16-4.8-A2L	Винт	Загрузка ...
2.1.5	GE401Y.33.2.1-03	Выход воздуха	Загрузка ...
2.2	GBT6170-M5-8-A2L	Гайка	Загрузка ...
2.3	GBT818-M5X16-4.8-A2L	Винт	Загрузка ...
2.4	GBT818-M6X16-4.8-O	Винт	Загрузка ...
2.5	TS04453011002	Дефлектор обдува	Загрузка ...
2.6	GBT96.1-5-A3L	Шайба большая	Загрузка ...
3	Q69208	Клипса	Загрузка ...
4	GBT819.1-M6X16-4.8-A2L	Винт с потайной головкой и поперечной канавкой	Загрузка ...
5	TB1S453030005	Козырек солнцезащитный	Загрузка ...
6	TS04453016000	Дефлектор	Загрузка ...
7	GBT70.1-M6X16-8.8-A2L	Винт с цилиндрической головкой и внутренним шестигранником	Загрузка ...
8	TY3S453010003K	Корпус	Загрузка ...
9	GBT818-M6X20-4.8-A2L	Винт	Загрузка ...
10	BZF0045-001	Крючки для одежды	Загрузка ...
11	TS04453013400a	Корпус	Загрузка ...
12	TB1S453030006	Плита монтажная	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
