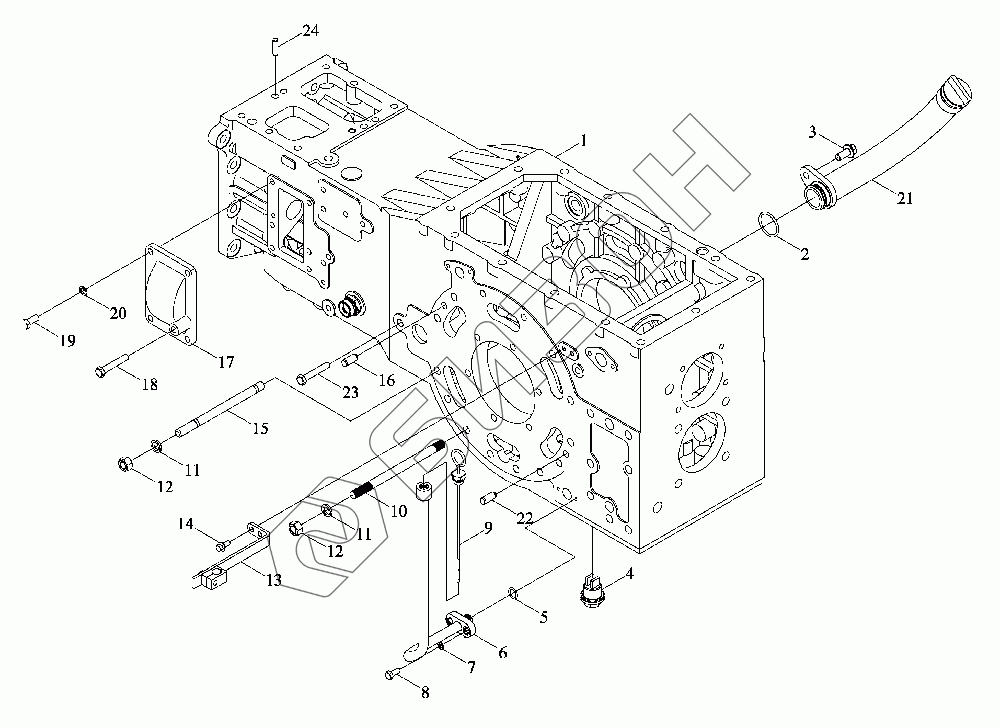

Графический каталог запасных частей к технике: LOVOL TY3SA854-008K. Картер заднего моста
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TY3S384010000K | TY3S384010000K | Картер заднего моста в сборе |
Загрузка ...
|
|
| 1 | TY3S384010001K | Корпус картера |
Загрузка ...
|
|
| 2 | GBT3452.1-38.7X3.55G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 3 | GBT16674.1-M12X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 4 | TC05372020034 | Пробка масляная |
Загрузка ...
|
|
| 5 | GBT3452.1-15.0X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 6 | TY3S384010002 | Трубка маслоизмерителя |
Загрузка ...
|
|
| 7 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 8 | GBT5783-M8X20-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 9 | BZF0091.2-102 | Маслоизмеритель |
Загрузка ...
|
|
| 10 | GBT899-AM14-M14X1.5X190-10.9-A3L | Шпилька с двойной головкой |
Загрузка ...
|
|
| 11 | GBT93-14-A3L | Гровер |
Загрузка ...
|
|
| 12 | GBT6171-M14X1.5-10-A3L | Гайка |
Загрузка ...
|
|
| 13 | TB3S384010015K | Кронштейн упорный |
Загрузка ...
|
|
| 14 | GBT16674.1-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 15 | GBT899-AM14-M14X1.5X180-10.9-A3L | Шпилька с двойной головкой |
Загрузка ...
|
|
| 16 | GBT119.1-20m6X35-A3L | Штырь цилиндрический |
Загрузка ...
|
|
| 17 | FT300.38J.206 | Крышка боковая |
Загрузка ...
|
|
| 18 | GBT5782-M10X60-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 19 | GBT5783-M10X25-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 20 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 21 | TY3S384010004K | Штуцер заливной |
Загрузка ...
|
|
| 22 | GBT119.1-12m6X24-A3L | Штырь цилиндрический |
Загрузка ...
|
|
| 23 | GBT5782-M14X90-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 24 | GBT119.1-12m6X28-A3L | Штырь цилиндрический |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
