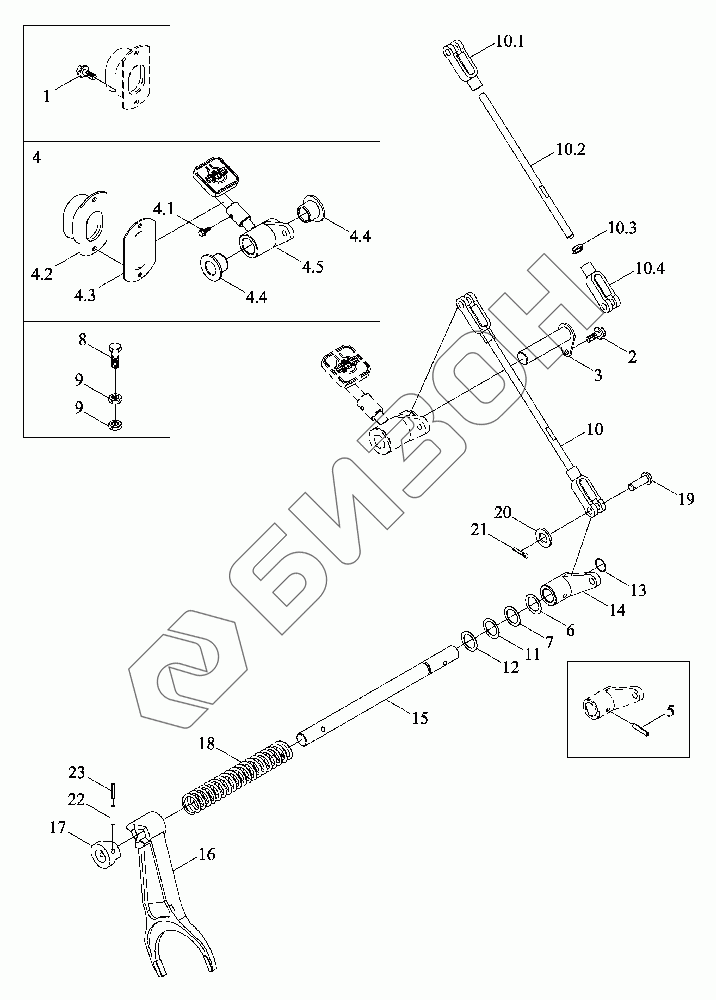

Графический каталог запасных частей к технике: LOVOL TY3SA854-008K. Замок дифференциальный
1
2
3
4
4.1
4.2
4.3
4.4
4.4
4.5
5
6
7
8
9
9
10
10.1
10.2
10.3
10.4
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TY3S383010000K | TY3S383010000K | Замок дифференциальный |
Загрузка ...
|
|
| 1 | GBT16674.1-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 2 | GBT16674.1-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 3 | TC03382010021 | Вал |
Загрузка ...
|
|
| 4 | TY3S383010004K | Подножка |
Загрузка ...
|
|
| 4.1 | GBT16674.1-M6X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 4.2 | TP4M383010014 | Втулка пыленепроницаемая |
Загрузка ...
|
|
| 4.3 | TP4M383010015 | Пластина нажимная |
Загрузка ...
|
|
| 4.4 | TY3S383010005K | Втулка поворотная |
Загрузка ...
|
|
| 4.5 | TC03382010029a | Подножка |
Загрузка ...
|
|
| 5 | QLWZB140-6X32 | Палец |
Загрузка ...
|
|
| 6 | TB554.383-08 | Кольцо прокладочное |
Загрузка ...
|
|
| 7 | TB554.383-07 | Кольцо прокладочное |
Загрузка ...
|
|
| 8 | GBT5783-M8X35-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 9 | GBT6172.1-M8-04-A2L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 10 | TY3S383010002K | Тяга |
Загрузка ...
|
|
| 10.1 | FT300.43.110 | Вилка задняя |
Загрузка ...
|
|
| 10.2 | TY3S383010003K | Стержень соединительный |
Загрузка ...
|
|
| 10.3 | GBT6172.1-M10-04-A3L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 10.4 | FT300.43.108 | Вилка передняя |
Загрузка ...
|
|
| 11 | TB554.383-06 | Кольцо прокладочное |
Загрузка ...
|
|
| 12 | TB554.383-05 | Кольцо прокладочное |
Загрузка ...
|
|
| 13 | GBT3452.1-15.0X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 14 | TY3S383010001K | Рычаг качающийся |
Загрузка ...
|
|
| 15 | TB3S383020006K | Вал |
Загрузка ...
|
|
| 16 | TB3S383020001K | Вилка отводная |
Загрузка ...
|
|
| 17 | FT300.38.190 | Втулка |
Загрузка ...
|
|
| 18 | BZF0027.1-042 | Пружина |
Загрузка ...
|
|
| 19 | GBT882-B10X32-A3L | Ось |
Загрузка ...
|
|
| 20 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 21 | GBT91-3.2X25-A3L | Шплинт |
Загрузка ...
|
|
| 22 | GBT879.1-6X40 | Штырь цилиндрический эластичный |
Загрузка ...
|
|
| 23 | GBT879.2-3.5X40 | Штырь цилиндрический эластичный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
