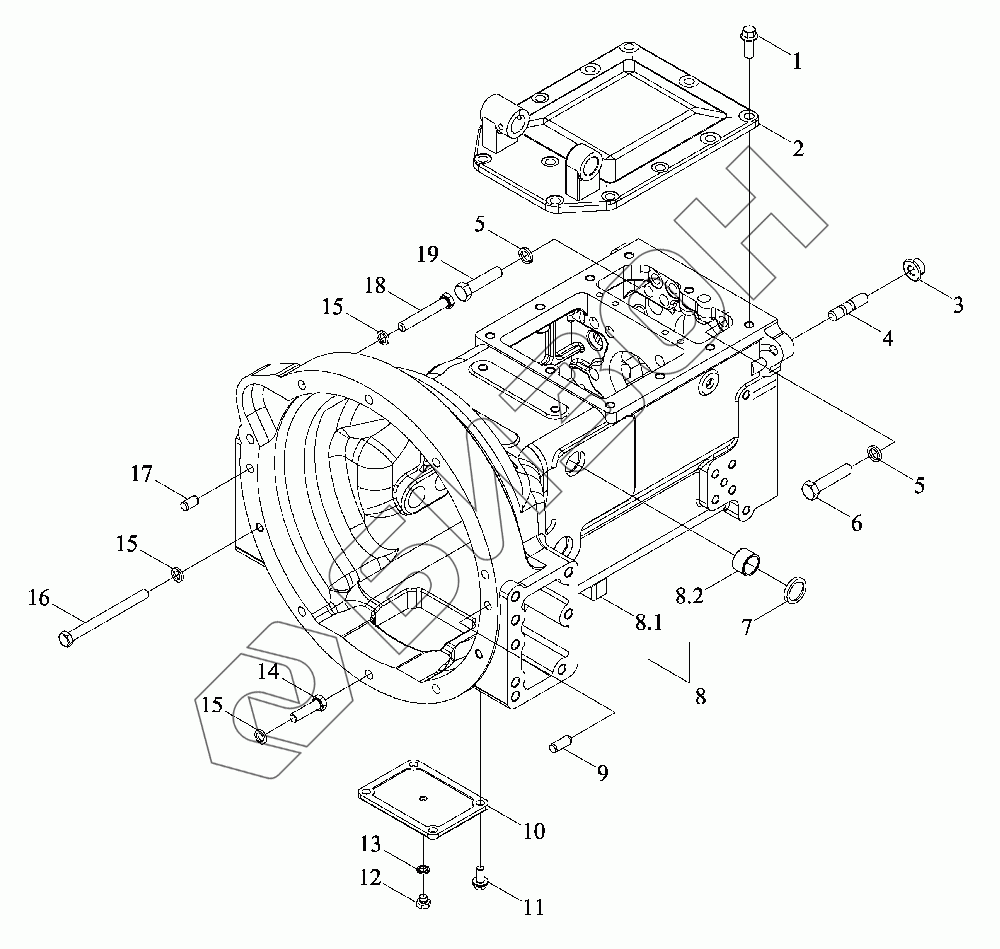

Графический каталог запасных частей к технике: LOVOL TY3SA854-008K. Корпус коробки скоростей

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
5
6
7
8
8.1
8.2
9
10
11
12
13
14
15
15
15
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали Цена
TY3S371020000K TY3S371020000K Корпус коробки скоростей в сборе
Загрузка ...
1 GBT16674.1-M12X30-10.9-A3L Болт с фланцем
Загрузка ...
2 TY3S371010003K Крышка верхняя
Загрузка ...
3 SPL6177.2-M14X1.5-10-F3 Гайка с фланцем
Загрузка ...
4 GBT899-AM14-M14X1.5X40-10.9-A3L Шпилька с двойной головкой
Загрузка ...
5 GBT93-14-A3L Гровер
Загрузка ...
6 GBT5782-M14X65-10.9-A3L Болт с шестигранной головкой
Загрузка ...
7 FT300.43.141 Сальник
Загрузка ...
8 TY3S371010001 Корпус коробки скоростей
Загрузка ...
8.1 TY3S371010002 Корпус картера
Загрузка ...
8.2 TC03371040020a Втулка
Загрузка ...
9 GBT119.1-12m6X30-A3L Штырь цилиндрический
Загрузка ...
10 TB400.371E-03 Крышка
Загрузка ...
11 GBT16674.1-M10X20-8.8-A3L Болт с фланцем
Загрузка ...
12 Q617B10 Ввёртыш
Загрузка ...
13 JBT982-10 Шайба комбинированная уплотнительная
Загрузка ...
14 GBT5783-M12X45-10.9-A3L Болт с шестигранной головкой
Загрузка ...
15 GBT93-12-A3L Гровер
Загрузка ...
16 TB3S371010002 Болт
Загрузка ...
17 GBT119.1-12m6X22-A3L Штырь цилиндрический
Загрузка ...
18 GBT5782-M12X80-10.9-A3L Болт с шестигранной головкой
Загрузка ...
19 GBT5782-M14X60-10.9-A3L Болт с шестигранной головкой
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
